Když použijete buď možnost MAN (ruční) nebo MAN + DCC pohyb, bude potřeba, abyste ručně protnuli kalibrační kouli. To je rovněž nutné pokud jste posunuli sféru nebo neznáte polohu sféry. Proces kalibrace vás vyzve, když je zapotřebí posunout stroj.
Zpráva PC-DMIS
K ručnímu protnutí koule:
Nechte zprávu PC-DMIS otevřenou.
Přepněte na záložku Laser v hlavním Okně grafického zobrazení.
Klikněte na tlačítko Start/Stop. To zapíná laser. V okně grafického zobrazení záložky Laser se zobrazí blikající červený oblouk a zelený nitkový kříž. Červený oblouk je tam, kde laser zasáhne kalibrační kouli.
Vycentrujte křížek uvnitř kruhové oblasti vytvořené obloukem při pohybu stroje krokovacím ovladačem. Při pohybu stroje se posunuje i červený oblouk. Pokud si představíte, že blikající červený oblouk představuje hranu kruhu, středový bod tohoto pomyslného kruhu by se měl opticky vyrovnat se středem křížku.
Vyrovnání oblouku
Jakmile jste vyrovnali oblouk, klikněte opět na tlačítko Zapnuto/Vypnuto. To vypne laser.
Klikněte na OK v hlášení PC-DMIS pro přijetí změn, které jste provedli vyrovnáním oblouku. PC-DMIS zůstane v režimu provádění a čidlo laseru projde řadou definovaných poloh používaných pro kalibraci hrotu.
V každé poloze zasáhne laserový paprsek kouli v pruhu a laserové čidlo sejme data z tohoto pruhu. Sesbíraná data a odpovídající poloha stroje určí orientaci připevnění čidla na stroj.
Jakmile je provádění dokončeno, PC-DMIS se vrátí do režimu učení a zobrazí dialogové okno Utility sondy.
Automatické samovystředění kuličky nástroje CMS
Laserový snímač CMS poskytuje automatické samovystředění (protnutí) kuličky kalibračního nástroje během kalibrace, pokud odpovíte Ano na otázku „Pohnula se kulička?“. V okně grafického zobrazení klikněte na záložku Laser. Můžete směrovat laserový snímač na střed kuličky.
V tomto okamžiku máte dvě možnosti:
Můžete ručně protnout kuličku a uvést ji doprostřed Základního kamene a poté stiskněte OK ke spuštění kalibrace laseru
Zobrazit část kalibrační kuličky v Náhledu laseru a poté stisknout tlačítko Povolit sondu pro automatické vystředění kuličky. Po provedení stiskněte tlačítko OK pro dokončení kalibrace laseru.

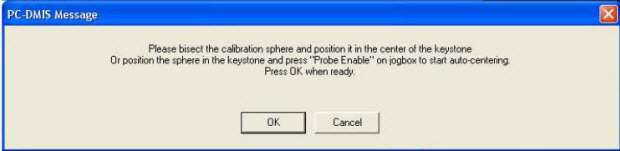

Jakmile PC-DMIS zjistí, že se kalibrační koule posunula, objeví se dialogové okno Hlášení PC-DMIS.
Postupujte dle pokynů v okně hlášení.
Po provedení stiskněte tlačítko OK.
Pro usnadnění se během procesu automatického vystřeďování zobrazuje pruh vyrovnání laserového čidla žlutě.
