Výchozí náhled dialogového okna Vyrovnání Síť/CAD
Dialogové okno Vyrovnání Síť/CAD obsahuje tyto možnosti:
ID - Tato volba zobrazí identifikační štítek pro vyrovnání.
Reference - Vyberte referenční objekt pro vyrovnání, obvykle buď z vlastního CAD nebo z definované Sítě. Tato síť je vyrovnaná k vybrané Referenci.
Síť - Tento seznam umožňuje vybrat síť k použití ve vyrovnání.
Offset - Tato volba definuje offsetovou hodnotu pro CAD model povrchu a typicky se používá u plechových dílů. Použitím offsetové hodnoty v podstatě CAD model povrchu získá tloušťku, takže můžete vyrovnat data sítě k jiné straně, která není zastoupena v CAD modelu povrchu. Pokud máte například CAD model povrchu pro vršek dílu, ale chcete vyrovnat k odpovídajícímu spodnímu povrchu, mohli byste použít offsetovou hodnotu tloušťky dílu pro vyrovnání naskenovaných dat ke spodní straně. Použijte kladnou hodnotu, pokud chcete použít tloušťku ve stejném směru, jako má normálný vektor povrchu; použijte zápornou hodnotu, pokud chcete použít tloušťku v opačném směru, než má normálný vektor povrchu. Toto je k dispozici jen pro vyrovnání Sítě ke CAD.
Auto - Tato oblast umožňuje automatické vyrovnání CAD se sítí s použitím tlačítka Vypočítat. Toto je k dispozici jen pro vyrovnání Sítě ke CAD.
Páry bodů - Tato oblast umožňuje vytvořit hrubé vyrovnání podle vybraných bodů z CAD, které odpovídají vybraným bodům ze sítě. Po výběru požadovaných párů klikněte na Vypočítat k vytvoření hrubého vyrovnání.
Zjemnit vyrovnání - Tato oblast umožňuje jemnější vyrovnání. Pro vyrovnání Síť k Síti je k dispozici jen volba Maximální vzdálenost.
V závislosti na prováděném vyrovnání může oblast Zjemnit vyrovnání dialogového okna obsahovat následující položky:
Celkem bodů - Toto pole definuje počet náhodně sejmutých bodů použitých ke zjemnění vyrovnání. Tento počet musí představovat hodnotu nejméně 3. Vhodný počet je cca 200 bodů.
Maximum iterací - Toto pole definuje počet opakování, které proces uskutečňuje pro zjemnění vyrovnání.
Vypočítat - Toto tlačítko spustí proces zjemnění vyrovnání. Indikátor průběhu na stavové liště ukazuje pokrok v průběhu procesu provádění iterací vyrovnání.
Maximální StdOdch - Maximální StdOdch je maximální standardní odchylka používaná během provádění automatického vyrovnání. Je-li zadaná hodnota během provádění příkazu překročena, jste vyzváni k volitelnému výběru párů bodů v CAD/Mraku bodů. Hodnota -1 deaktivuje funkcionalitu Maximální StdOdch.
Maximální vzdálenost - Definuje maximální vzdálenost, jakou se PC-DMIS dívá z CAD pro platné body Sítě. Není-li zadána žádná hodnota, používá se výchozí hodnota 0 (nula) a maximální vzdálenost se stává polovinou vzdálenosti ohraničujícího rámečku CAD.
Výsledky - Tato oblast obsahuje následující položky:
Informační pole zobrazující Průměrnou odchylku, Maximální odchylku a Standardní odchylku dat sítě ve vztahu k datům modelu CAD.
Histogram - Toto tlačítko vezme náhodný vzorek bodů ze sítě a promítne je na CAD. Dialogové okno Histogram vyrovnání ukazuje odchylky pro takový vzorek.
Dialogové okno Histogram vyrovnání pro vybranou Síť

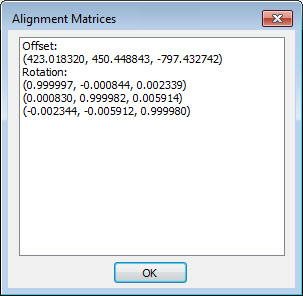

Matice - Toto tlačítko zobrazuje dialogové okno Matice vyrovnání pro vyrovnání sítě. Zde jsou uvedeny číselné hodnoty vyrovnání sítě v maticích offsetu a otáčení.
Dialogové okno Vzorové matice vyrovnání pro vyrovnání.
