Operátor EXPORTU sítě

Pro vytvoření Operátoru EXPORT sítě:

  1. Klikněte na tlačítko Operátor sítě () v nástrojové liště Síť (Zobrazit | Nástrojové lišty | Síť) k otevření dialogového okna Operátor sítě.

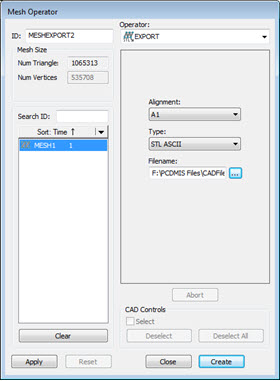

Dialogové okno Operátor sítě - Operátor EXPORT

  1. Vyberte operátor EXPORTU ze seznamu Operátorů.

  2. Vyberte síť z pole Seznam prvků.

  3. Vyberte možnosti, které se mají použít. Operátor EXPORTU sítě používá tyto možnosti:

Vyrovnání: Označuje typ vyrovnání, jaké se má použít při exportu dat.

Typ: Možnosti pro operátor EXPORTU jsou STL ASCII a STL Bin.

Název souboru: Označuje název exportovaného souboru. Zadejte cestu a název souboru, nebo použijte tlačítko Procházet pro přechod k němu.

  1. Klikněte na Vytvořit a příkaz EXPORT se vloží do Okna úprav. Příkaz je MESH/OPER,EXPORT. Data sítě jsou exportována do místa souboru definovaného v poli Název souboru.

Například:

MESHEXPORT1=MESH/OPER,EXPORT,FORMAT=STL ASCII,FILENAME=F:\PCDMIS FILES\STL\TEST1_STL.STL,

REF,MESH1,,
