Operátor IMPORTU sítě

Pro vytvoření Operátoru IMPORT sítě:

  1. Klikněte na tlačítko Operátor sítě () v nástrojové liště Síť (Zobrazit | Nástrojové lišty | Síť) k otevření dialogového okna Operátor sítě.

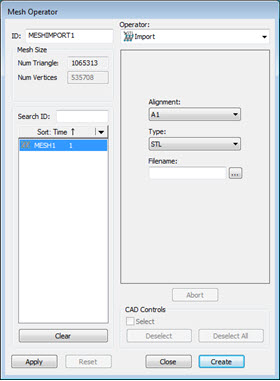

Dialogové okno Operátor sítě - Operátor IMPORT

  1. Vyberte operátor IMPORTU ze seznamu Operátorů.

  2. Vyberte síť z pole Seznam prvků.

  3. Vyberte možnosti, které se mají použít. Operátor IMPORTU sítě používá tyto možnosti:

Vyrovnání: Označuje typ vyrovnání, jaké se má použít při exportu dat.

Typ: Možnost pro operátor IMPORT je STL.

Název souboru: Označuje název importovaného souboru. Zadejte cestu a název souboru, nebo použijte tlačítko Procházet pro přechod k němu.

  1. Klikněte na Vytvořit. Příkaz IMPORT se vloží do Okna úprav. Příkaz je MESH/OPER,IMPORT. Data sítě jsou importována do místa souboru definovaného v poli Název souboru.

Například:

MESHIMPORT1=MESH/OPER,IMPORT,FORMAT=STL,FILENAME=F:\PCDMIS FILES\STL\Test2_STL.STL,

REF,MESH1,,
