Výchozí náhled dialogového okna Vyrovnání Mrak bodů/CAD
Dialogové okno Vyrovnání Mrak bodů/CAD obsahuje tyto možnosti:
ID - Toto zobrazí identifikační štítek pro vyrovnání.
Reference - Vyberte referenční bod pro zarovnání, obvykle buď z vlastního CAD nebo definovaného COP.
Mrak bodů - Z tohoto seznamu můžete vybrat mrak bodů k použití ve vyrovnání.
Offset - Toto definuje offsetovou hodnotu pro CAD model povrchu a typicky se používá u plechových dílů. Použitím offsetové hodnoty v podstatě CAD model povrchu získá tloušťku, takže můžete vyrovnat data mraku bodů k jiné straně, která není zastoupena v CAD modelu povrchu. Pokud máte například CAD model povrchu pro vršek dílu, ale chcete vyrovnat k odpovídajícímu spodnímu povrchu, mohli byste použít offsetovou hodnotu tloušťky dílu pro vyrovnání naskenovaných dat ke spodní straně. Použijte kladnou hodnotu, pokud chcete použít tloušťku ve stejném směru, jako má normálný vektor povrchu; použijte zápornou hodnotu, pokud chcete použít tloušťku v opačném směru, než má normálný vektor povrchu. Tato možnost je k dispozici pro vyrovnání Mrak bodů ke CAD.
Auto - Tato oblast umožňuje automatické vyrovnání CAD s mrakem bodů s použitím tlačítka Vypočítat. Tato možnost je k dispozici pro vyrovnání Mrak bodů ke CAD.
Páry bodů - Tato oblast umožňuje vytvořit hrubé vyrovnání podle vybraných bodů z CAD, které odpovídají vybraným bodům z mraku bodů. Po výběru požadovaných párů můžete použít tlačítko Vypočítat k vytvoření hrubého vyrovnání.
Zjemnit vyrovnání - Tato oblast umožňuje jemnější vyrovnání. Pro vyrovnání Mrak bodů k Mraku bodů je k dispozici jen volba Maximální vzdálenost.
V závislosti na prováděném vyrovnání může oblast Zjemnit vyrovnání dialogového okna obsahovat následující položky:
První dvě možnosti (Celkem bodů a Maximum iterací) jsou dostupné, jen když PC-DMIS NENÍ nastaven, aby používal Reshaper SDK pro výpočty zarovnání. Podrobnosti k používání SDK pro výpočty zarovnání viz téma „UseSDKForCopCadAlignments“ v dokumentaci editoru nastavení PC-DMIS.
Celkem bodů - Toto pole definuje počet náhodně sejmutých bodů použitých ke zjemnění vyrovnání. Tento počet musí představovat hodnotu nejméně 3. Vhodný počet je cca 200 bodů.
Maximum iterací - Toto pole definuje počet opakování, které proces uskuteční pro zjemnění vyrovnání.
Vypočítat - Toto tlačítko spustí proces zjemnění vyrovnání. Indikátor průběhu na stavové liště ukazuje pokrok v průběhu procesu provádění iterací vyrovnání.
Maximální StdOdch - Maximální StdOdch je maximální standardní odchylka používaná během provádění automatického vyrovnání. Je-li zadaná hodnota během provádění příkazu překročena, jste vyzváni k volitelnému výběru párů bodů v CAD/Mraku bodů. Hodnota -1 deaktivuje funkcionalitu Maximální StdOdch.
Maximální vzdálenost - Definuje maximální vzdálenost, jakou se PC-DMIS dívá z CAD pro platné body COP. Není-li zadána žádná hodnota, používá se výchozí hodnota 0 (nula) a maximální vzdálenost se stává polovinou vzdálenosti ohraničujícího rámečku CAD.
Výsledky - Tato oblast obsahuje následující položky:
Informační pole zobrazující Průměrnou odchylku, Maximální odchylku a Standardní odchylku mraku bodů ve vztahu ke CAD modelu.

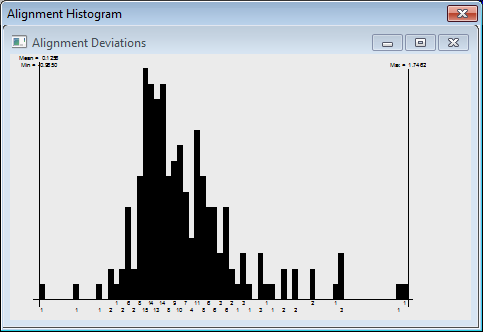

Histogram - Toto tlačítko vezme náhodný vzorek bodů z mraku bodů, promítne jej na CAD a pak zobrazí odchylky pro vzorek v dialogovém okně Histogram vyrovnání mraku bodů .
Dialogové okno Histogram zarovnání vzorového mraku bodů
Matice - Toto tlačítko zobrazuje dialogové okno Matice vyrovnání pro vyrovnání mraku bodů. Zde jsou uvedeny číselné hodnoty vyrovnání: offset a matice otočení.
Dialogové okno Vzorové matice vyrovnání pro vyrovnání.
