S dialogovým oknem Informace o bodu Mraku bodů můžete prohlížet specifické informace o bodu.
Pro vstup do tohoto dialogového okna:
Kliknutím na příkaz COP v Okně úprav jej vyberete a poté stiskněte klávesu F9. Objeví se dialogové okno Mrak bodů pro příkaz COP.
Klikněte na bod v mraku bodů (COP) v Okně grafického zobrazení. Objeví se dialogové okno Informace o bodu mraku bodů.

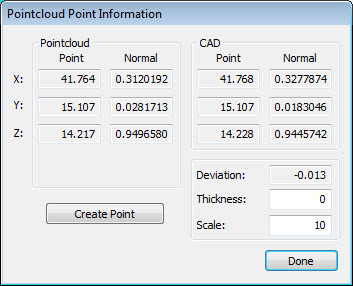

Dialogové okno Informace o mraku bodů
Z tohoto dialogového okna lze prohlížet hodnoty vektoru bodu XYZ a Normály pro bod mraku bodů stejně tak jako ID vybraného bodu. Rovněž jsou zobrazeny odpovídající hodnoty vektoru CAD XYZ a Normála.
Odchylka - Zobrazuje vzdálenost od bodu mraku bodů k odpovídajícímu bodu CAD.
Tloušťka - Software přídá tuto hodnotu k odchylce od hodnoty CAD spočítané při kliknutí na bod mraku bodů. Tato hodnota je užitečná například pokud máte model CAD povrchu a chcete přidat tloušťku materiálu.
Měřítko - Tato hodnota určuje měřítko, v němž je zobrazena šipka odchylky v okně grafického zobrazení. Například měřítko 10 zobrazuje šipku s délkou, která je desetinásobkem délky odchylky.
Šipka odchylky se objeví, když vyberete bod z okna grafického zobrazení. Šipka ukazuje směr odchylky bodu od CAD.
Šipka odchylky bodu
Tlačítko Vytvořit bod - Toto vytvoří pro vybraný bod sestrojený posunutý bod. Software pojmenuje sestrojený posunutý bod dle následující konvence a přidá ho do rutiny měření: <název mraku bodů>_P<ID bodu> (např.. COP1_P185048).
Jestliže používáte laserový snímač, když kliknete na Vytvořit bod, software vytvoří bod povrchu laseru místo sestrojeného posunutého bodu.
Sestrojený bod z mraku bodů
Použití dat bodu pro automatický bod
Když je dialogové okno Automatický prvek otevřeno, lze zadat vstupní data pro daný automatický prvek kliknutím na potřebné body z mraku bodů. Více informací viz „Extrakce automatického prvku“.
