Poč stran - Tento parametr definuje počet stran použitých na mnohoúhelníku. Pro laserové přístroje je počet stran pro automatický mnohostěn nastaven pevně na 6.
Průměr - Hodnota v tomto poli definuje průměr mnohoúhelníku.
Hloubka - Tento parametr ovládá jaká data PC-DMIS použije pro kalkulaci charakteristik prvku. Hodnotu hloubky můžete použít pro eliminaci dat na úkosu nebo jiné tranzitní části prvku, která nechcete v kalkulaci prvku. Zadání pozitivní hodnoty říká PC-DMIS kde podél prvku se PC-DMIS dívá pro kalkulaci charakteristik prvků. Hloubka 0 znamená, že prvek je spočítán ve výšce roviny povrchu pomocí dat nalezených na nejnižší možné hloubce od roviny povrchu. Jakákoli jiná hodnota hloubky způsobí, že bude spočítán v této hloubce. Díky omezení hardwaru, pokud pro tento typ výpočtu použijete hodnotu hloubky větší než 0, musíte použít minimum 0,3 mm (0,01181 palců).
Výchozí hloubka je nula. Toto je výchozí hodnota pro prvek roviny bez vyčnívajících hran. Tuto hodnotu byste měli změnit na jinou, pokud jsou zde specifické požadavky ve výkresu dílu. V opačném případě se PC-DMIS neúspěšně pokouší vyhledat body ve stanovené hloubce a výsledkem bude chyba výpočtu prvku z modulu extrahování prvku.
Například hloubka 3 znamená, že chcete pro výpočet použít všechna data 3 mm (nebo palce, v závislosti na jednotkách rutiny měření) a výše. Pokud zadáte 0, znamená to, že chcete použít všechna data dostupná pro výpočet. Pro tenkostěnné prvky může být hodnota 0 platná, ale pro díly s jakoukoli hloubkou pravděpodobně budete muset pro získání přesných výsledků zadat hloubku.
I pokud zadáte hloubku větší než nula, měřené výsledky jsou vždy promítnuty do roviny, kde se prvek nachází.

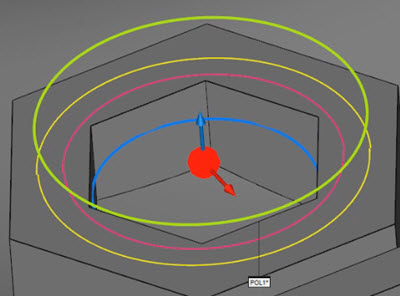

Příklad mnohoúhelníku v Okně grafického zobrazení zobrazující:
Prstencový pás (růžové kružnice)
Horizontální přesnímkování (žlutá kružnice)
Vertikální přesnímkování (zelené kružnice)
Hloubku (modrá)
