Extrakce prvku - Prstencový pás
Oblast Prstencový pás se používá pro výpočet projekční roviny prvku a normálového vektoru. Data prvku jsou promítnuta do roviny prstencového pásu. Následující ovládací prvky Prstencového pásu se používají pro dosažení extrakce prvku pro kružnice, zaoblené štěrbiny a hranaté štěrbiny:
Aktivovat - Když je vybrána tato možnost, budou použity možnosti Prstencového pásu.
Když je zakázaná Automatická kružnice, Automatická zaoblená štěrbina a Automatická hranatá štěrbina, jsou použity následující standardní hodnoty:
Vnitřní posun = 0.4 x teoretická hodnota průměru
Vnější posun = Vnitřní posun + 3 mm
Vnitřní posun - Udává posun od teoretického poloměru prvku nebo tvaru pro vnitřní hranu prstencového pásu. Tato hodnota je vyjádřena v jednotkách postupu měření a musí být větší než nebo rovná nule (nulová hodnota znamená, že vnitřní hrana prstencového pásu se shoduje s nominálou prvku.) Viz obrázek níže.
Vnější posun - Udává posun od teoretického poloměru prvku nebo tvaru pro vnější hranu prstencového pásu. Tato hodnota je vyjádřena v jednotkách rutiny měření a musí být větší než hodnota Vnitřní posun. Viz obrázek níže.

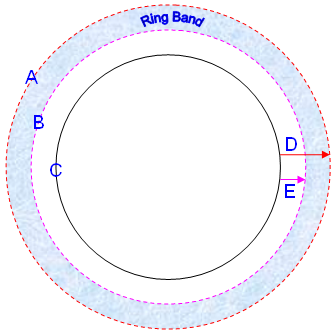

(A) Prstencový pás Vnější hrana
(B) Prstencový pás Vnitřní hrana
(C) Teoretická hodnota prvku
(D) Vnější posun
(E) Vnitřní posun
