Dialogové okno Operátor mraku bodů - Operátor MAPA BAREV POVRCHU
Operace MAPA BAREV POVRCHU používá barevné stínování na CAD model. Model je vystínován podle odchylek mrak bodů porovnanému ke CAD. Model používá barvy definované v dialogovém okně Upravit barvu rozměru a tolerančních limitů zadaných v polích Horní tolerance a Dolní tolerance probraných dále.
Barvy použité pro mapu barev jsou definovány v dialogovém okně Upravit barvu rozměru (Upravit | Okno grafického zobrazení | Barva rozměru).
Vyberte Zobrazit | Další okna | Barvy rozměrů k zobrazení barevné stupnice z Lišty barvy rozměrů.
Pro použití operace MAPA BAREV POVRCHU na Mrak bodů klikněte na tlačítko Mapa barev povrchu mraku bodů (
) na nástrojové liště Mrak bodů (Zobrazit | Nástrojové lišty | Mrak bodů), nebo vyberte Vložit | Mrak bodů | Mapa barev povrchu.

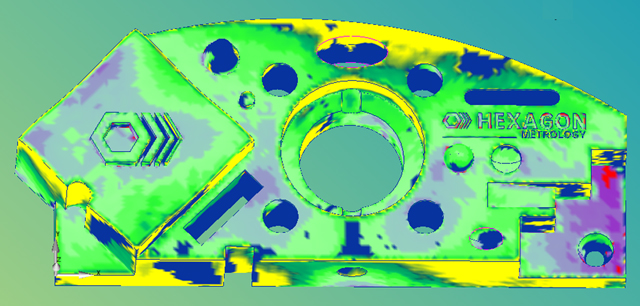

Příklad MAPY BAREV povrchu aplikované na vybrané elementy CAD

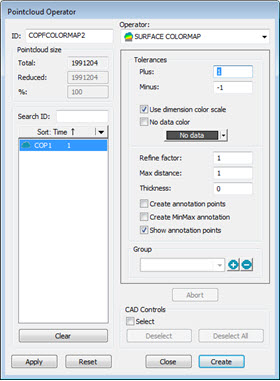

Operátor MAPA BAREV POVRCHU má následující možnosti:
Tolerance - Použito k nastavení hodnot horní (Plus) a dolní (Minus) tolerance:
Plus - Hodnota horní tolerance
Minus - Hodnota dolní tolerance
Zaškrtávací políčko Použít stupnici barvy rozměrů - Je-li toto zaškrtávací políčko označeno, software definuje lištu barev používanou pro vlastnosti barvy Mapa barev povrchu podle Lišty barvy rozměrů. Podrobnosti o liště Barvy rozměrů viz téma „Použití okna Barvy rozměrů (lišta Barvy rozměrů)“ v kapitole „Použití ostatních Oken, Editorů a Nástrojů“ hlavní dokumentace PC-DMIS.
Upravit lištu barev - Když zaškrtávací políčko Použít stupnici barvy rozměru není označené, je tlačítko Upravit stupnici barev aktivované. Při kliknutí se zpřístupní funkcionalita pro dynamickou změnu barvy, stupnice a prahu povrchu a vlastností mapy barev bodu pomocí dialogového okna Editor stupnice barev. Podrobnosti viz téma „Upravit stupnici barev“.
Zaškrtávací políčko Žádná barva dat - Při označení tohoto zaškrtávacího políčka je určená barva mapována na vybrané povrchy, kde nejsou definována žádná data.
Faktor zjemnění - Toto upravuje přesnost mapy barev Povrchu. Změníte-li tuto hodnotu, PC-DMIS vykreslí novou a změněnou mapu barev. Níže ležící měřená data se nemění. Mapa barev teseluje CAD model překryvem barevných trojúhelníků. Vrcholy každého trojúhelníku mají barvu, která odpovídá jejich odchylce od mraku bodů. Barvy jsou vzaty ze stupnice barev rozměrů, o níž bylo pojednáno výše. Použitím menší nebo větší hodnoty faktoru zjemnění můžete vytvářet jemnější nebo hrubší teselaci. Možná budete chtít zmenšit faktor zjemnění, abyste získali jemně stínovaný CAD s přesnějším zastoupením odchylek. Ovšem nastavení menší hodnoty zjemnění má za následek větší počet trojúhelníků s následkem prodloužení doby výpočtu a velikosti CAD modelu. Pro představu si uvědomte, že počet trojúhelníků pro faktor zjemnění 0.5 je ve srovnání s faktorem zjemnění 1.0 asi 4x vyšší; zatímco u faktoru zjemnění 0.1 ve srovnání s 1.0 je asi 100x větší.
Příklad MAPY BAREV mraku bodů s faktorem zjemnění 1:
Příklad MAPY BAREV mraku bodů s faktorem zjemnění 0.1:
Max vzdálenost - Tato hodnota dovoluje jen body spadající do max. vzdálenosti, která má být zahrnuta do mapy barev. Uvědomte si, že pokud je tato hodnota příliš malá, nemusíte vidět všechny očekávané barevné odchylky. Jednoduché základní pravidlo je nastavit tuto hodnotu mírně větší (např. o více než 10 %), než je největší odchylka.
Tloušťka - Toto přidá hodnotu tloušťky k odchylkám mapy barev. Toto je užitečné pokud chcete přidat tloušťku materiálu k CAD modelu povrchu.
Zaškrtávací políčko Vytvořit body anotace - Anotace představují způsob zobrazení odchylky pro konkrétní místo na mapě barev povrchu s jí přidruženou barvou. Pro vytvoření anotace:
Označte kliknutím zaškrtávací políčko Vytvořit body anotace. Toto odebere označení zaškrtávacího políčka Vybrat v oblasti Ovladače CAD a deaktivuje většinu voleb na pravé straně dialogového okna.
Vyberte bod na povrchu CAD v Okně grafického zobrazení. PC-DMIS vyhodnocuje a vytváří anotační štítek ve stejné barvě pozadí jako bod odchylky COP s hodnotou odchylky. Štítek se může pohybovat v Okně grafického zobrazení stejně jako jakýkoli jiný.
Anotační štítky zůstávají po svém vytvoření ve stejné poloze a mají stejné charakteristiky, je-li znovu spuštěna rutina měření nebo PC-DMIS a stejná rutina měření je znovu načtena.

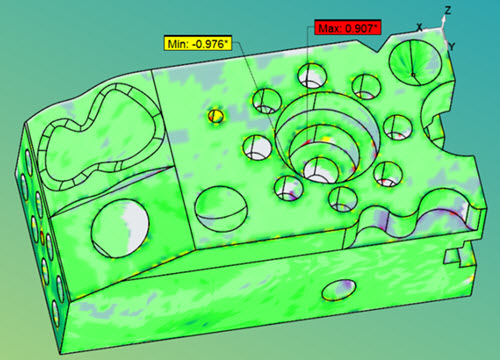

Zaškrtávací políčko Vytvořit MinMax anotace - Při označení tohoto zaškrtávacího políčka se vytvoří minimální a maximální hodnoty ve tvaru anotačních štítků pro aktivní Mapu barev povrchu COP.
Minimální a maximální body jsou přepočítány při každém provádění rutiny měření.
Ukázat, Skrýt nebo Odstranit anotační štítky
K zobrazení, skrytí nebo odstranění anotačních štítků klikněte na některý pravým tlačítkem k zobrazení místní nabídky a pak vyberte vhodnou možnost.
Odstranit anotaci - Automaticky odstraní vybraný anotační prvek.
Ukázat všechny anotace - Zobrazí se všechny anotace.
Skrýt všechny anotace - Všechny anotace se skryjí.
Odstranit všechny anotace - Všechny anotační štítky jsou automaticky odstraněny.
Zaškrtávací políčko Ukázat body anotace - Je-li označeno toto zaškrtávací políčko, zobrazí se všechny body anotace, které byly vytvořeny.
Seskupit - Použijte k vytvoření, úpravu nebo identifikaci skupin Map barev povrchu. Podrobnosti viz „Metoda 2“ v tématu „Použití MAPY BAREV na model CAD s více tolerancemi profilu povrchu“.
Klikněte na Přerušit pro zrušení všech výpočtů provedených po kliknutí na tlačítko Použít.
CAD Ovládací prvky - Umožní vám použít operaci na vybrané CAD prvky. Více podrobných informací viz „Ovladače CAD“, kde se probírá skenování.
Klikněte na Vytvořit pro vložení příkazu COP/OPER,SURFACE COLORMAP do okna úprav.
Například:
COPFCOLMAP2=COP/OPER,SURFACE COLORMAP,PLUS TOLERANCE=0.25,MINUS TOLERANCE=-0.25,THICKNESS=0
REF,COP1,,
Mapy barev v protokolu
Informace ke způsobu, jak software zobrazuje mapy barev v protokolu, viz téma „Mapy barev a ObjektProtokoluCad“ v kapitole „Protokolování výsledků měření“ hlavní dokumentace PC-DMIS.
Více:
Použití MAPY BAREV na model CAD s více tolerancemi profilu povrchu
Dimenzování profilu povrchu s použitím MAPY BAREV povrchu mraku bodů
