PC-DMIS Laser zobrazuje barevný ukazatel přímky skenu v Okně grafického zobrazení a představuje polohu skutečné přímky skenovacího paprsku v 3D prostoru. Ukazatel funguje, jen když je spustíte PC-DMIS v Online režimu s laserovým snímačem mířícím na díl v reálném čase.
Klikněte na ikonu Start / Stop na záložce Laser pro zapnutí nebo vypnutí ukazatele přímky skenu (a Náhledu laseru).
Pokud je paprsek v rozsahu, objeví se v okně grafického zobrazení a bliká, kdykoli laserový paprsek pulzuje. Tak jak se paprsek blíží k dílu, ukazatel začne měnit barvu. Jak se blíží k požadovanému ohniskovému rozsahu, mění barvu z červené na oranžovou, pak na žlutou, žlutozelenou a nakonec na zelenou.

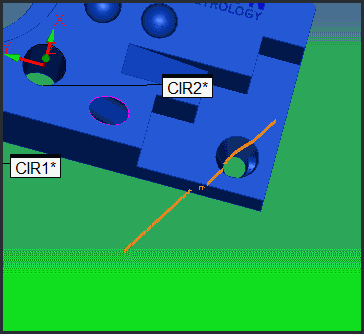

Příklad ukazatele přímky skenu (oranžová barva) ukazuje, že poloha přímky skenovacího paprsku je příliš daleko nad dílem.
Zelená přímka ukazuje , že paprsek je v optimální vzdálenosti od dílu pro skenování.

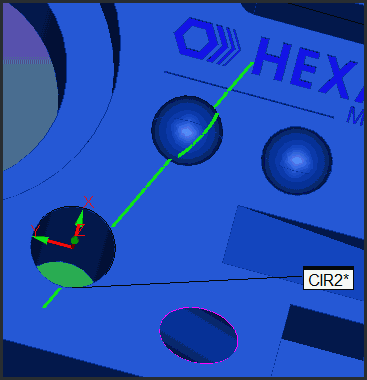

Příklad ukazatele přímky skenu (zelená barva) ukazuje, že poloha přímky skenovacího paprsku je v optimální vzdálenosti
Pokud posunete paprsek příliš blízko k dílu, opět se změní barva od požadované zelené na červenou.
