6bodové zarovnání umožňuje provádět iterativní Nejlépe vyhovující 3D zarovnání - Best Fit. Následující kroky popisují typický postup používaný k realizaci 6bodového zarovnání.
Změřte tři body na horním povrchu pro vyrovnání k ose Z.
Změřit dva body na čelní straně k otáčení podle osy X.
Nakonec změřte jeden bod k definování počátku osy Y.
Klikněte na Dokončit. Tím se stanoví správný počátek pro zarovnání.
PC-DMIS vloží Nejlépe vyhovující 3D zarovnání. Po provedení PC-DMIS zobrazí grafickou analýzu 3D vyrovnání dle nejlepší shody v okně protokolů.

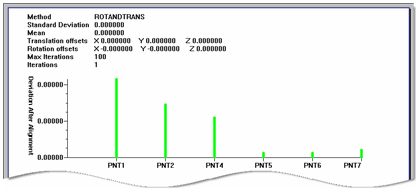

Příklad Grafické analýzy nejlépe vyhovujícího zarovnání
Tato grafická analýza nejlépe vyhovujícího 3D zarovnání zobrazuje tuto informaci v okně Protokolu:
Záhlaví: Obsahuje různé hodnoty používané v zarovnání dle nejlepší shody Best Fit: metoda, standardní odchylka, průměr, offsety posunu, offsety otočení, max. iterace, iterace.
Vertikální osa: Ukazuje velikost odchylky po zarovnání.
Horizontální osa: Zobrazuje ID bodů použitých v zarovnání.
