Režimy nepřetržitého skenování AT403 a AT9x0

K nastavení režimů nepřetržitého skenování pro laserové sledovače AT403 a AT9x0:

1. Z dialogového okna Nastavení parametrů (Upravit | Preference | Parametry) klikněte na záložku Sondování.

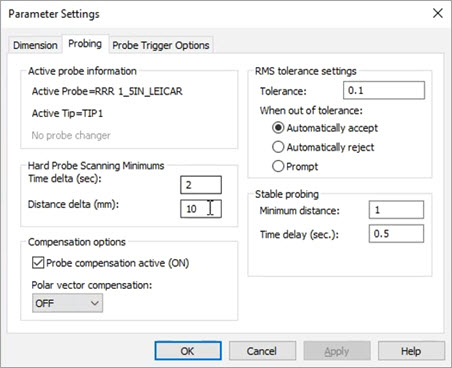

Dialogové okno Nastavení parametrů - záložka Sondování

2. V oblasti Skenovací minima pevné sondy nastavte jednu nebo obě hodnoty:

• Rozdíl času (s) - Používá se pro režim Nepřetržitý čas

• Rozdíl vzdálenosti (mm) - Používá se pro režim Nepřetržitá vzdálenost

3. Klikněte na Použít pro uložení nastavení a poté na OK pro zavření dialogového okna.

4. Z nástrojové lišty Operace sledovače vyberte režim:

Nepřetržitá vzdálenost

Nepřetržitý čas

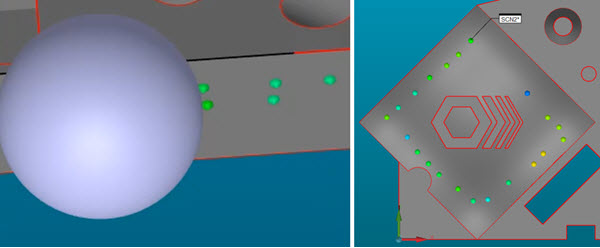

5. (Volitelně) Jestliže jste vyrovnáni k fyzickému dílu a modelu CAD, zapněte v nástrojové liště Režim sondy (Zobrazit | Nástrojové lišty) Najít nominály z režimu CAD. Tento krok umožňuje, aby každý skenovaný bod měl nominální hodnotu a také vám umožňuje vidět dotyky při skenování.

6. V okně Rychlý start vyberte typ prvku, který chcete skenovat (například Rovina nebo Sken).

Okno Rychlý start pro režim Nepřetržitého skenu

Proces skenování je: Spustit skenování, skenovat prvek, zastavit skenování, KONEC.

To lze provést takto:

• Stiskněte Ctrl+I pro zahájení skenování a Ctrl+I pro zastavení skenování, nebo použijte tlačítko Nepřetržité skenování () v nástrojové liště Měření sledovače.

• Pro sledovač AT403 použijte tlačítko A na vzdáleném ovladači pro zahájení a zastavení nepřetržitého skenování.

• Pro T-sondu AT960 podržte pro nepřetržité skenování stisknuté tlačítko D.

Není-li vybrán režim Nepřetržité skenování, tlačítko D je explicitně pro režim Nepřetržitá vzdálenost.

• Když ukončíte skenování prvku (např. kruh nebo rovinu), proveďte správně kompenzaci a pak stiskněte tlačítko KONEC.

7. Nepřetržitá vzdálenost a Nepřetržitý čas lze také vložit do rutiny měření jako Příkazy sledovače. Během provádění můžete Spustit, Zastavit a UKONČIT nepřetržité skenování, jak je popsáno výše.
