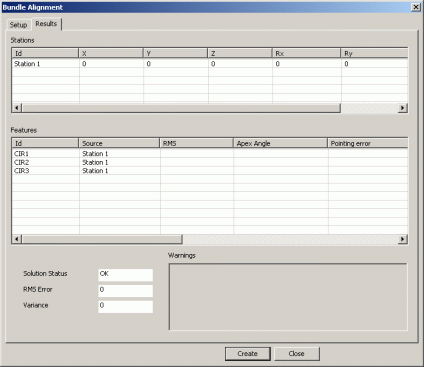

Dialogové okno Skupinové zarovnání - záložka Výsledky
Po změření a výpočtu nakonfigurovaného Skupinového zarovnání můžete výsledky ověřit na záložce Výsledky. Jste-li s výsledky spokojeni, klikněte na Vytvořit k vložení zarovnání do rutiny měření. Zarovnání se provádí podle nadefinování během normálního provádění rutiny měření.
Interpretace výsledků skupinového zarovnání
Stanoviště
ID - Název stanoviště sledovače Leica
XYZ: Zobrazuje přeloženou polohu stanoviště vzhledem k původnímu stanovišti.
Rx Ry Rz - Zobrazuje otočení okolo os původního stanoviště x, y a z.
Prvky
ID - Název prvku rutiny měření.
Zdroj - Název stanoviště, z něhož byl „Prvek skupinového zarovnání“ původně měřen.
RMS - Toto je střední kvadratická chyba (průměrná chyba) daného „Prvku skupinového zarovnání“.
Úhel vrcholu - Je to největší úhel mezi dvěma pozorováními měřeného „Prvku skupinového zarovnání“. Jestliže „Prvek skupinového zarovnání“ je měřen z více než dvou sledovačů, pak úhel, který se nejvíce přibližuje 90 stupňům, je dán jako úhel vrcholu.
Chyba zaměření - Představuje měření úhlové chyby pro daný „Prvek skupinového zarovnání“.
XYZ - Zobrazuje místo XYZ pro „Prvek skupinového zarovnání“.
Odch XYZ - Tyto hodnoty ukazují odchylku od měření provedeného z každého jednotlivého stanoviště k příslušné nejlépe vyhovující hodnotě.
Odch 3D - Tato hodnota ukazuje velikost odchylky XYZ.
Stav řešení - Je buď OK nebo NEZDAŘENÉ a signalizuje, zda algoritmus dokázal vyřešit skupinové zarovnání.
RMS chyba - Celková střední kvadratická chyba (RMS) VŠECH „Prvků skupinového zarovnání“.
Variance - Variance VŠECH kombinovaných „Prvků skupinového zarovnání“.
Varování - Jsou vydávána zvláštní hlášení jako pomoc při nastavování Řešení skupinového zarovnání.
