Přenosné zařízení může vytvořit měřený prvek kružnice provedením pouze jediného zásahu prvku. Toto se nazývá „jednobodová kružnice“. Je to užitečné, když se pokoušíte měřit otvor pomocí sondy, velikost jejíž kuličky je větší než průměr otvoru a tudíž se nemůže zcela do otvoru vejít, aby provedla obvykle požadované minimální tři zásahy. V takovém případě PC-DMIS vytvoří prvek v průsečíku pracovní roviny (nebo projekční roviny, je-li měřená rovina momentálně aktivní) a kuličky sondy.
Když není dostupný prvek Měřená rovina
Když není dostupný prvek Měřená rovina, zobrazí se chybové hlášení.
Pokud vyberete Ne, typ referenčního prvku bude jako výchozí nastaven na „PRACOVNÍ ROVINA“.
Pokud vyberete Ano zobrazí se Rychlý start pro režim Měření roviny pro definování vhodného referenčního prvku.
Dialogové okno Rychlý start pro režim měření roviny
Poté, co je rovina dokončena, dialogové okno Rychlý start se vrátí do režimu Měřená kružnice. PC-DMIS Portable automaticky přidá Měřenou rovinu na seznam názvů referenčních rovin a zvýrazní ji v okně úprav.
Měřená rovina je přidána na seznam názvů referenčních prvků okna úprav
Vytváření „jednobodově“ měřených prvků kružnice
Vyberte Zobrazit | Další okna | Rychlý start pro přístup do rozhraní Rychlý start. Jednobodově měřené kružnice nefungují s žádnou jinou metodou vytvoření.
Z nástrojové lišty Měřit vyberte položku nástrojové lišty Měřit jednobodově kružnici.
Ikona jednobodově měřené kružnice
Umístěte sondu do otvoru a proveďte jeden zásah. PC-DMIS aktivuje tlačítko Dokončit.
Klikněte na Dokončit. PC-DMIS vytvoří prvek v průsečíku pracovní roviny (nebo projekční roviny, je-li měřená rovina momentálně aktivní) a kuličky sondy (viz dole v části „Způsob fungování“).
Pamatujte, že výpočet je proveden v průsečíku hrotu sondy s pracovní nebo projekční rovinou. Pokud je kulička sondy příliš vysoko nebo příliš nízko, PC-DMIS generuje chybové hlášení jako signál, že funkce selhala. Také si uvědomte, že měření otvorů menších než je průměr sondy bude mít za následek menší přesnost výsledného průměru kružnice.
Způsob fungování:

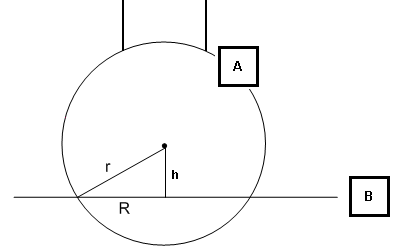

Pohled z boku na pracovní rovinu a kuličku sondy A - kulička sondy B - pracovní rovina h - výška středu kuličky nad pracovní rovinou R - poloměr měřené kružnice r - poloměr kuličky sondy
Je-li sonda tak vysoko, že r je menší než h, není průsečík matematicky možný a PC-DMIS kružnici nevyřeší. Je-li střed kuličky pod pracovní rovinou (B), PC-DMIS kružnici také nevyřeší. |
