K vyrovnání nominálního bodu (n-bodu) pomocí Best Fit:
Vytvořte nebo importujte data nominálního bodu. Více informací viz „Import nominálních dat“.
Jestliže používáte nominální data pro offsety a podpory Odražeče Leica, ujistěte se, že příkaz kompenzace sondy v Okně úprav je vypnutý. Příkaz kompenzace sondy musí být nad body v rutině měření.
Spusťte rutinu měření. K jejímu provedení stiskněte Ctrl + Q, nebo vyberte položku nabídky Soubor | Provést.
Zobrazí se dialogové okno Provádění a provede vás zbývajícími měřeními. Body můžete v případě potřeby přeskakovat. Když PC-DMIS dokončí všechna měření, dialogové okno se zavře. Informace k tomuto dialogovému oknu viz téma „Použití dialogového okna Provádění“ v kapitole „Použití pokročilých možností souboru“ v hlavní dokumentaci PC-DMIS.
Vložte Nejlépe vyhovující zarovnání. K tomu vyberte Zarovnání | Zarovnat volně z rozhraní Rychlý start, nebo vyberte položku nabídky Vložit | Zarovnání | Nové. Otevře se dialogové okno Nástroje vyrovnání.
Dialogové okno Nástroje zarovnání je nejpružnější způsob vytvoření zarovnání, ale vyžaduje určité zkušenosti.
Klikněte na Best Fit.
Vyberte všechny prvky, které by se měly použít při Nejlépe vyhovujícím zarovnání.

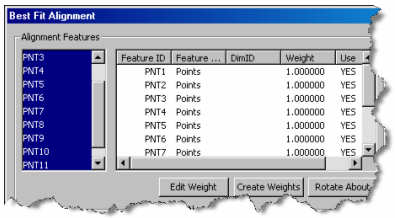

Dialogové okno Nejlépe vyhovující zarovnání - Výběr prvků
Vyřaďte nominály pro osy vybraných vstupních prvků, u nichž nejsou známy teoretické hodnoty. K tomu vyberte „NO“ ve sloupci osy, která se má vyloučit. Je to užitečné v případech, kdy znáte jen teoretické hodnoty pro jednu nebo dvě z os spíše než pro všechny tři.
Ujistěte, že jsou nastaveny správné možnosti. V tomto příkladu PC-DMIS vytváří 3D zarovnání metodou nejmenších čtverců. Implicitně je pro sledovače vybrána možnost 3rozměrná orientace.

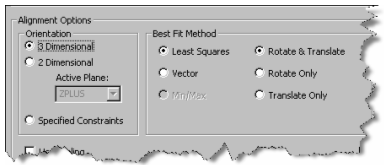

Dialogové okno Nejlépe vyhovující zarovnání - možnosti zarovnání
Klikněte na OK pro výpočet nejlépe vyhovujícího zarovnání a vložení příkazu do rutiny měření. Celkové výsledky transformace jsou zobrazeny ve standardním protokolu PC-DMIS. Protokol využívá ovládací prvek rozšířené BF Analýzy activeX plus nový štítek. Tento nový ovládací prvek přidává síť výsledků každého vstupu před a za zarovnání a také osy, které byly použity ve výpočtech.
Protože příkaz zarovnání se dostává v rutině měření za měřené prvky, jsou měřené body prezentovány ještě v předchozím souřadnicovém systému. Pro převedení odchylek přispívajících bodů do nově vytvořeného souřadnicového systému vložte Rozměry umístění do rutiny měření za příkaz zarovnání.
