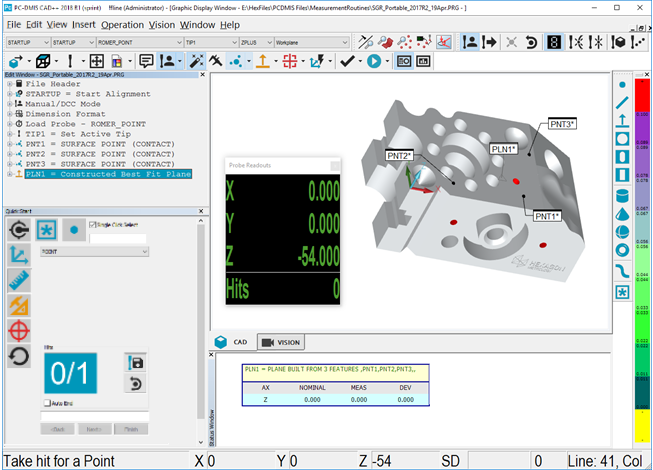

Jsou zde prvky uživatelského rozhraní PC-DMIS, které jsou zvláště užitečné při používání přenosných zařízení. Obrázek dole ukazuje příklad přenosného uživatelského rozhraní.
Příklad přenosného uživatelského rozhraní
Následující prvky uživatelského rozhraní jsou diskutovány podrobněji jinde v této dokumentaci:
Rovněž následující prvky uživatelského rozhraní jsou diskutovány podrobněji v hlavní dokumentaci PC-DMIS:
Lišta Nabídek - Všechny funkce PC-DMIS jsou přístupné z lišty nabídek a příslušných rozevíracích seznamů. Více informací k liště nabídek viz „Lišta nabídek“ v kapitole „Navigace v uživatelském rozhraní“ hlavní dokumentaci PC-DMIS.
Nástrojová lišta grafického zobrazení - Umožňuje měnit vzhled Okna grafického zobrazení. Více informací k této nástrojové liště viz „Nástrojová lišta grafického zobrazení“ v kapitole „Použití nástrojových lišt“ v hlavní dokumentaci PC-DMIS.
Nástrojová lišta Grafické položky - Přepíná zobrazení štítků okna grafického zobrazení. Více informací k této nástrojové liště viz „Nástrojová lišta Grafické položky“ v kapitole Použití nástrojových lišt hlavní dokumentace PC-DMIS.
Okno grafického zobrazení - Zobrazuje měřené geometrické prvky. Více informací o tomto okně viz „Okno grafického zobrazení“ v kapitole Navigace v uživatelském rozhraní v hlavní dokumentaci PC-DMIS.
Lišta Barvy rozměrů - Zobrazuje barvy pro tolerance rozměrů a jejich přidružené hodnoty měřítka. Více informací k této položce viz „Použití okna barev rozměrů (lišta barvy rozměrů)“ v kapitole Použití dalších oken, editorů a nástrojů v hlavní dokumentaci PC-DMIS.
Je-li vaše licence LMS nebo hardwarový klíč (portlock) naprogramovaný pro podporu všech rozhraní, musíte spustit instalační program PC-DMIS s jedním z následujících přepínačů: /Interface:romer, /Interface:leica, /Interface:smxlaser nebo /Interface:faro. Můžete přidat tyto přepínače citlivé na malá a velká písmena vytvořením zkratky v PC-DMIS Setup.exe a přidáním potřebného přepínače do pole Cíl (například: c:\Download\PC-DMIS\setup.exe /Interface:romer). Pokud provádíte instalaci s licencí LMS nebo hardwarovým klíčem naprogramovaným pro specifické rozhraní, správné rozhraní se nainstaluje automaticky.
