Metoda skenování osy těla umožňuje skenovat díl specifikováním roviny řezu v určité ose dílu a přetahováním sondy přes rovinu řezu. V průběhu skenování by jste měli pracovat tak, aby sonda křižovala nadefinovanou řeznou rovinu tolikrát, kolikrát je potřeba. PC-DMIS pak postupuje následovně:
PC-DMIS získá data z ovladače a nalezne takové dva dotyky, které jsou při křižování nejblíže řezné rovině na obou stranách.
PC-DMIS pak vytvoří přímku mezi těmito dvěma dotyky, která protne řeznou rovinu.
Bod protnutí se pak stane dotykem na řezné rovině.
Tato operace proběhne pokaždé, když projdete řeznou rovinou a v závěru budete mít mnoho zásahů na řezné rovině.
Tuto metodu můžete použít k prošetření několika řádků (PATCH) skenů zadáním přírůstku pro polohu řezné roviny. Po oskenování prvního řádku posune PC-DMIS řeznou rovinu na další polohu přidáním stávající polohy do přírůstku. Pak můžete pokračovat oskenováním dalšího řádku na nové poloze řezné roviny.
Viz téma „Dialogové okno Běžné funkce skenování“ v kapitole „Skenování dílu“ hlavní dokumentace PC-DMIS, kde najdete informace o dalších ovládacích prvcích této záložky.
K vytvoření skenu Osy těla:
Zvolte volbu nabídky Vložit | Sken | Osa těla k otevření dialogového okna OSA TĚLA.

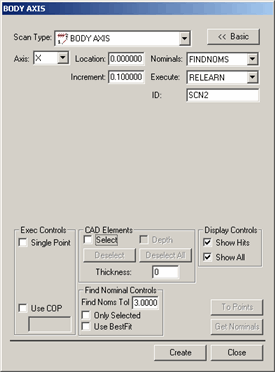

Dialogové okno OSA TĚLA
Pokud nechcete použít standardní název, zadejte vlastní název pro sken do pole ID.
Vyberte osu ze seznamu Osa. Dostupné osy jsou X, Y a Z. Rovina řezu, kterou bude sonda křižovat, bude paralelní k této ose.
V poli Poloha zadejte vzdálenost od definované osy, kde bude umístěna vaše řezná rovina.
V poli Přírůstek zadejte vzdálenost mezi rovinami, pokud budete skenovat napříč několika rovinami.
Pokud používáte model CAD, zadejte toleranci Najít nominály v oblasti FiŘízení nalezení nominál. To určuje jak daleko bude skutečný střed koule od polohy CAD nominál.
Nastavte veškeré další potřebné změny dialogového okna.
Klikněte na tlačítko Vytvořit. PC-DMIS vloží základní sken.
Spusťte rutinu měření. Když PC-DMIS provádí sken, objeví se dialogové okno Možnosti provádění a PC-DMIS počká na data z ovladače.
Ručně přetáhněte sondu tam a zpět nad povrchem, který chcete oskenovat. Jak se sonda blíží k dané řezné rovině, uslyšíte nepřetržitý slyšitelný tón s postupně zvyšující se výškou, do té doby než sonda projde rovinou. Tato zvuková nápověda vám pomáhá určut, jak blízko je sonda k řezné rovině. PC-DMIS přijme dotyky z ovladače pokaždé, když sonda projde definovanou rovinou.
