Metoda skenování Pevný rozdíl umožňuje redukovat měřená data nastavením hodnoty vzdálenosti v poli Vzdálenost mezi zásahy. PC-DMIS začne od prvního dotyku a redukuje sken smazáním dotyků, které jsou blíže než zadaná vzdálenost. Redukce zásahů probíhá při příchodu dat ze stroje. PC-DMIS si uchová jen body, které jsou dále od sebe než specifikované přírůstky.
Pokud jste zadali přírůstek 0.5, PC-DMIS ponechá pouze zásahy, které jsou alespoň 0,5 jednotky vzdáleny od sebe. Zbytek zásahů z ovladače je vyřazen.
Viz téma „Dialogové okno Běžné funkce skenování“ v kapitole „Skenování dílu“ hlavní dokumentace PC-DMIS, kde najdete informace o dalších ovládacích prvcích této záložky.
K vytvoření skenu s Pevnou vzdáleností (Delta):
Vyberte volbu nabídky Vložit | Sken | Pevná vzdálenost k otevření dialogového okna PEVNÝ ROZDÍL.

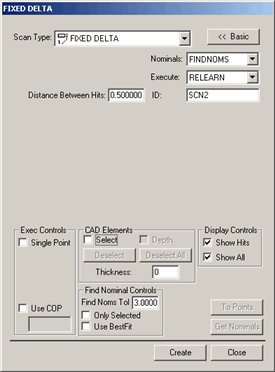

Dialogové okno PEVNÝ ROZDÍL
Pokud nechcete použít standardní název, zadejte vlastní název pro sken do pole ID.
Do pole vzdálenost mezi dotyky zadejte vzdálenost, o kterou se musí sonda posunout předtím, než PC-DMIS provede dotyk. Toto je 3D vzdálenost mezi body. Například, pokud použijete hodnotu 5 a měrnou jednotkou je milimetr, sonda se musí posunout alespoň 5 mm z posledního bodu, než PC-DMIS přijme zásah z řídicí jednotky.
Pokud používáte model CAD, zadejte toleranci Najít nominály v oblasti FiŘízení nalezení nominál. To určuje jak daleko bude skutečný střed koule od polohy CAD nominál.
Nastavte veškeré další potřebné změny dialogového okna.
Klikněte na tlačítko Vytvořit. PC-DMIS vloží základní sken.
Spusťte rutinu měření. Když PC-DMIS provádí sken, objeví se dialogové okno Možnosti provádění a PC-DMIS počká na data z ovladače.
Ručně přetáhněte sondu nad povrchem, který chcete oskenovat. PC-DMIS přijme dotyky z ovladače, které jsou odděleny vzdáleností větší než je vzdálenost, kterou jste definovali v poli vzdálenost mezi dotyky.
