Zarovnání Leapfrog umožňuje přesunout přenosný CMM ke změření dílů, které leží mimo dosah aktuálního umístění ramena. Před použitím této metody je třeba vzít v potaz přesnost stroje.
Základem pro operaci „Leapfrog“ je změřit sérii prvků a poté po přesunu stroje přeměřit ty samé prvky ve stejném pořadí. Tím se vytvoří transformace a přinutí stroj se chovat tak, jako by to byl stejný souřadnicový systém před přesunem.
Transformace je nezávislá na všech rutinách měření a týká se způsobu, jakým CMM posílá údaje do PC-DMIS. K odebrání dříve použité transformace „Leapfrog“ musíte resetovat „Leapfrog“ tlačítkem Reset v dialogovém okně.
Funkce Leapfrog je k dispozici pro některé přenosné stroje. Patří sem Romer, Faro a Garda. Vaše licence LMS nebo hardwarový klíč (portlock) je třeba naprogramovat na podporu vašeho přenosného stroje.
Volba nabídky Vložit | Zarovnání | Leapfrog zobrazuje dialogové okno LeapFrog / Přemístění.

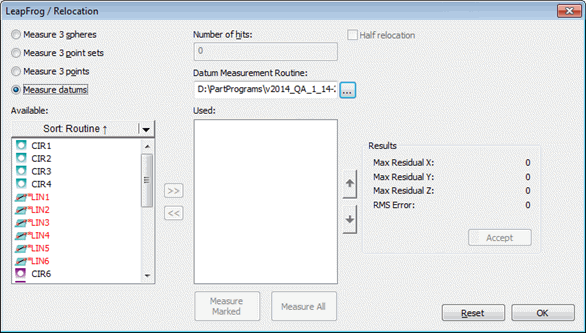

Dialogové okno LeapFrog / Přemístění
Transformační informace operace Leapfrog se nyní ukládají s rutinou měření, která použila operaci Leapfrog.
Příkaz pro operaci LeapFrog se zadává do okna Úprav při kliknutí na tlačítko Přijmout. Příkazový řádek v okně Úprav ukazuje:
LEAPFROG/TOG1, NUM, TOG2
TOG 1: Tento první parametr v příkazu Leapfrog je přepínací pole, které se vztahuje ke třem typům dostupných v oblasti Měřit 3 dialogového okna. K těmto typům patří:
SPHERES (volba Měřit 3 koule)
Sady bodů (volba Měřit 3 sady bodů)
POINTS (volba Měřit 3 body)
DATUMS (volba Měřit reference)
Pro tento parametr existuje také hodnota OFF (vypnout); v tomto případě se nezobrazují druhé dva parametry. Hodnota OFF vypíná posunutí pomocí operace Leapfrog.
NUM: Tento druhý parametr v příkazu Leapfrog je počet zásahů, kterých chcete dosáhnout. Tento parametr odpovídá poli Zásahy v dialogovém okně LeapFrog / Přemístění.
TOG2: Tento poslední parametr v příkazu Leapfrog je přepínací pole, které můžete použít k přepínání mezi FULL (úplný) nebo PARTIAL (částečný) operací Leapfrog. Tento parametr odpovídá volbě v dialogovém okně Poloviční přemístění.
Při provádění tohoto příkazu budete vyzváni k provedení zásahů. Po provedení všech zásahů se provede posun Leapfrog.
