Volné ruční skenování umožňuje vytvořit volný sken s tvrdou sondou. Stejně tak jako mnoho ostatních ručních skenů, tento sken nevyžaduje počáteční či směrový vektor. Obdobně jako v případě jeho DCC protějšku, vše co je potřeba k vytvoření volného skenu je kliknout na body na povrchu, který si přejete oskenovat.
Viz téma „Dialogové okno Běžné funkce skenování“ v kapitole „Skenování dílu“ hlavní dokumentace PC-DMIS, kde najdete informace o dalších ovládacích prvcích této záložky.
Pro vytvoření Ručního volného skenu:
Vyberte volbu nabídky Vložit | Sken | Ruční volný k otevření dialogového okna RUČNÍ VOLNÝ.

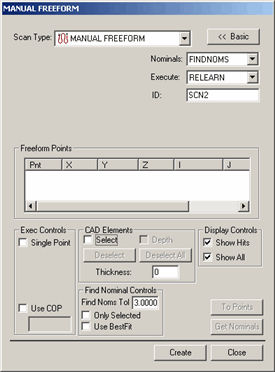

Dialogové okno Ruční volný
Pokud nechcete použít standardní název, zadejte vlastní název pro sken do pole ID.
Pokud používáte model CAD, zadejte toleranci Najít nominály v oblasti FiŘízení nalezení nominál. To určuje jak daleko bude skutečný střed koule od polohy CAD nominál.
Pro definování trajektorie skenu klikněte na povrch dílu v okně grafického zobrazení. S každým kliknutím se na nákresu dílu objeví oranžový bod. Každý nový bod se spojí s předchozím bodem oranžovou čárou.
Jakmile máte dodatečný počet bodů pro sken, klikněte na Vytvořit. PC-DMIS vloží sken do okna úprav.
