U přenosného zařízení s ramenem byste použili tento postup ke změření bodu na povrchu s použitím dříku sondy ke kompenzaci sondy:
Položte sondu na povrch s dříkem sondy vzpřímeným (kolmo k povrchu) v bodě (B). Bod bude kompenzován ve směru (A) dříku sondy.
Správná poloha Nesprávná poloha
Stiskněte tlačítko Zásah.
Stiskněte tlačítko Hotovo. Všimněte si, že měřený bod byl přidán do Okna úprav.

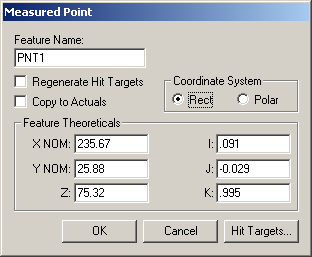

Se zvýrazněným bodem stiskněte F9 k otevření dialogového okna Měřený bod.
Příklad měřeného bodu ukazující vektor zásahu směřující nahoru
Všimněte si, že hodnoty IJK v příkladu obecně směřují nahoru (0,0,1). Tyto hodnoty by se obecně měly shodovat s vektorem povrchu v místě bodu.
Když snímáte sondou jednotlivé body, musíte držet sondu v kolmé poloze k povrchu.
