Přiřazení tlačítek T-sondy

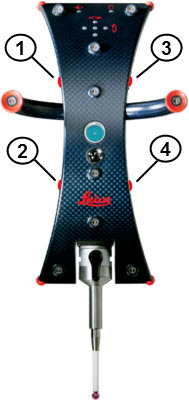

Tlačítka T-sondy

1. Tlačítko 1 (A) - Stacionární body

• Stisknutí kratší než 1 sekunda - Měří regulární stacionární bod (trvání podle definování v „záložce Možnosti“). Dřík stylusu určuje směr sondování.

• Stisknutí delší než 1 sekunda - Měří regulérní stacionární bod jako „Tažený zásah“. Ke změně vektoru pro měřený bod můžete stisknout toto tlačítko a držet je stisknuté během přesunu na místo definující vektor. Vektor je vytvořen reprezentativní přímkou mezi měřeným bodem a místem uvolnění bodu. Viz téma „Záložka Možnosti“ s informacemi o parametrech, které ovlivňují způsob zaznamenávání vektorů.

2. Tlačítko 2 (C) - V současnosti je bez funkce.

3. Tlačítko 3 (B) - Hotovo/Konec

• Stisknutí kratší než 1 sekunda - Ukončuje funkci

• Stisknutí delší než 1 sekunda - Zobrazí okno odečtu, nebo aktivuje 3D Vzdálenost v CAD v reálném času. Odstraní poslední zásah.

4. Tlačítko 4 (D) - Tlačítko skenování - Stisknutím tohoto tlačítka se zahájí nepřetržité měření. Uvolnění tlačítka zastaví měření.

Změna přiřazení tlačítek

Přiřazení tlačítka lze nastavit jedním z těchto způsobů:

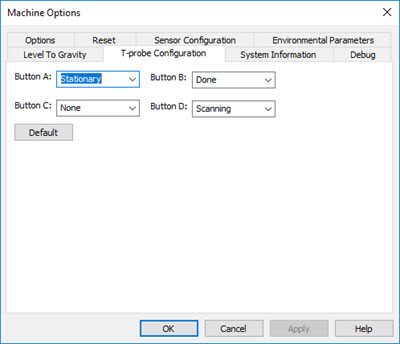

1. Výchozí přiřazení tlačítka T-sondy můžete měnit v dialogovém okně Možnosti stroje (Upravit | Preference | Nastavení rozhraní stroje).

Vyberte záložku Konfigurace T-sondy a upravte možnosti pro jednotlivá tlačítka.

Změny v konfiguraci tlačítek v tomto dialogovém okně definují hodnoty pro odpovídající nastavení vstupů registru editoru nastavení PC-DMIS popsané dále.

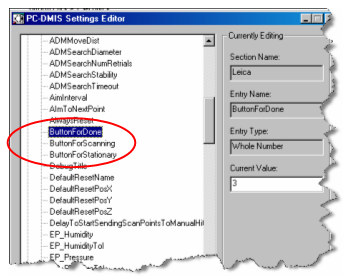

2. Je-li třeba, standardní přiřazení tlačítek T-sondy můžete také změnit v editoru nastavení PC-DMIS. K tomu jednoduše změňte číslo každého z tlačítek Leica podle čísla požadovaného tlačítka T-sondy.

Podrobnosti k úpravě hodnot registru viz kapitola „Úprava vstupů registru: Úvod“ v dokumentaci Editoru nastavení PC-DMIS.

Chování IJK u bodů T-sondy

Po vyrovnání k dílu PC-DMIS vždy ukládá hodnoty IJK kolmo k některé z aktivních os souřadnicového systému s výjimkou toho, když používáte režim Pouze bod.
