Viditelnost stavového řádku sledovače můžete přepínat pomocí položky nabídky Zobrazit | Stavový řádek | Sledovač.

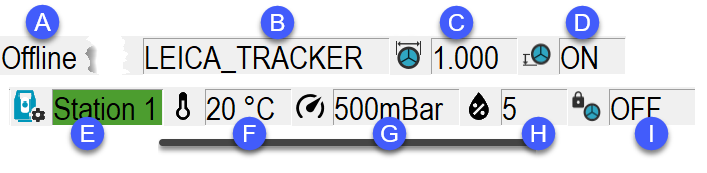

Stavová lišta pro stroje 6dof
Indikátor stavu laserového systému: Toto pole indikuje stav systému laserového sledovače.
Žádná barva (Offline): Systém není online.
Zelená (připraven): Systém je připraven k měření.
Žlutá (zaneprázdněný): Systém právě měří.
Červená (nepřipraven): Systém není připraven k měření. Může to být kvůli přerušenému paprsku nebo chybnému nastavení odražeče T-sondy.
Modrá (chyba 6dof): Kamera nevidí dostatek LED na zařízení (obvykle T-sonda), aby mohla přesně vypočítat orientaci sondy.
Název sondy: Toto pole ukazuje název sondy, kterou jste definovali v dialogovém okně Utility sondy.
Průměr sondy: Toto pole ukazuje průměr hrotu sondy, který jste definovali v dialogovém okně Utility sondy.
Kompenzace sondy: Toto pole ukazuje, zda je kompenzace sondy zapnutá (Vložit | Parametry | Sonda | Kompenzace sondy).
Indikátor aktivní stanice: Toto pole ukazuje stanici, která je právě aktivní. Můžete dvakrát kliknout na toto pole k otevření dialogového okna Manažer stanice pro přidání nebo odstranění stanic.
Červený (neorientovaná): Poloha stanice není dosud spočítaná.
Zelený (orientovaná): Poloha stanice je spočítaná.
Teplota: Toto pole ukazuje teplotu, pokud máte připojenou meteorologickou stanici.
Tlak: Toto pole ukazuje tlak, pokud máte připojenou meteorologickou stanici.
Vlhkost: Toto pole ukazuje aktuální vlhkost, pokud máte připojenou meteorologickou stanici.
Energetický zámek (ZAP/VYP): Při nastavení na ZAP toto provede automatické zafixování na odražeč pro systémy Sledovače, které mají prvek Energetický zámek. Při nastavení na VYP musíte ručně zachytit paprsek, abyste se na něj mohli zafixovat.
U teploty, tlaku a vlhkosti, pokud nemáte ke stroji připojenou meteorologickou stanici, můžete dvakrát kliknout na pole k zadání hodnot.
Rozdíly stavové lišty pro 3D stroje
Většina položek ve stavové liště 3D stroje je identická s výše uvedenými, které se používají pro stroje 6doF. Ale v závislosti na vašem hardwaru a konfiguraci může vaše stavová lišta používat některé z těchto přídavných ikon.
Ikony spojení:
- Zařízení není připojené k napájení.
- Zařízení běží na baterii.
- Ovladač je připojený k napájení.
- Ovladač běží na baterii.
Ikony režimu profilu měření sledovače:
- Žádný profil
- Standardní profil
- Rychlý profil
- Přesný profil
- Venkovní profil
Ikony režimu profilu měření Sledovače vyžadují firmware v2.0 nebo vyšší.
Jestliže se PC-DMIS z nějakého důvodu nepodaří stanovit režim profilu měření Sledovače, zobrazí ikona tlačítka nástrojové lišty a ikona stavového řádku pro měření profilu symbol Žádný profil (). Pokud se tak stane, vyberte profil měření tlačítkem nástrojové lišty nebo z nabídky sledovače.
Ikony režimu sondování:
- Průměr
- Jediný
- Stabilní
- Dvě strany
