T-kamera Leica je uchycena na vrcholu sledovače Leica a poskytuje skutečný obraz a výpočet prostorové polohy cílového zařízení s ohledem na T-kameru/sledovač. Sledovač zajišťuje pro T-kameru horizontální pohyb.
Toto zobrazuje pohled Přehledové kamery (T-kamery), a tak můžete pohybovat hlavou sledovače a snadno najít odrazné cíle.
Nalezení měřeného cíle pomocí T-kamery:
Připevněte T-kameru na vrchol sledovače Leica podle „Průvodce hardwarem T-kamery“ od firmy Leica.
Vyberte položku nabídky Zobrazit | Další okna | Přehledová kamera sledovače k otevření dialogového okna Pohled kamery.

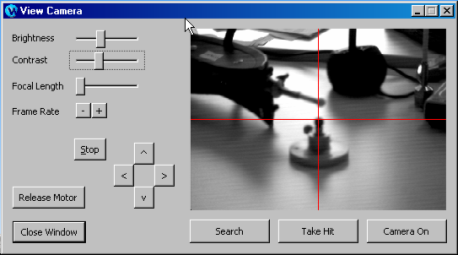

Dialogové okno Pohled kamery ukazující pohled na odražeč
Klikněte na Uvolnit motor a namiřte kameru přibližně na cíl tím, že posunete hlavici laserového sledovače. Kamera pořizující celkový náhled se bude posouvat ve vztahu k pohybům, které jsou prováděny s hlavicí sledovače. Když míří kamera/laserový sledovač na cíl, klikněte na Uvolnit motor opět pro opakované zapojení motorů sledovače.
Nastavte podle potřeby Jas, Kontrast, Ohniskovou délku a Rychlost snímkování tak, abyste jasně viděli cíl.
Použijte směrová tlačítka k přesnějšímu zaměření laseru na požadovaný cíl. Klikněte na Stop k zastavení jakéhokoli pohybu vyvolaného směrovými tlačítky, jakmile laser míří na cíl. K zacílení laseru můžete také použít „Zvláštní ovládací prvky Leica“.
Klikněte na Hledat k zahájení postupu, který automaticky najde střed cíle a zafixuje laser k tomuto místu.
Klikněte na Provést zásah ke změření místa cíle. Pokud nemůžete provést zásah, může být nutné znovu provést některé nebo všechny předchozí kroky, abyste zajistili, že laser bude schopen měřit od zamýšleného odražeče.
Použijte tlačítko Kamera zapnuta k přepnutí zobrazení obrazu kamery.
