Musíte nastavit vlastnosti pro přenosový formát souboru ASCII Q-DAS. Když operátor provádí rutinu měření, obsahuje vytvořený soubor informace o těchto vlastnostech.
Možnost nabídky Nastavení | Možnosti rozhraní otevře dialogové okno Nastavit možnosti rozhraní.

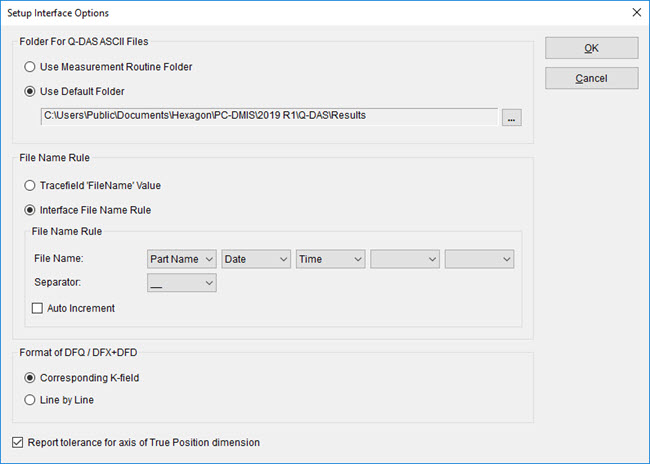

Dialogové okno Možnosti nastavení rozhraní
Složka pro soubory ASCII Q-DAS - Tato oblast umožňuje vybrat místo, kde můžete uložit přenosový soubor formátu ASCII Q-DAS.
Použít složku rutiny měření - Tato možnost ukládá soubor do stejné složky, kde je rutina měření PC-DMIS.
Použít výchozí složku - Tato možnost dovoluje zadat složku do pole. PC-DMIS automaticky vytvoří složku dat Q-DAS v tomto výchozím místě:
C:\Users\Public\Documents\Hexagon\PC-DMIS\<version>\Q-DAS Data\Results
Kde <verze> znamená verzi PC-DMIS.
Pravidlo pojmenování souboru - Tato oblast specifikuje možnost pojmenování přenosového formátu souboru ASCII Q-DAS.
Hodnota 'NázevSouboru' ze sledovacího pole - Tato možnost stanoví název souboru z příkazu TRACEFIELD v rutině měření PC-DMIS.
Pravidlo pro název souboru rozhraní - Tato možnost stanoví název souboru založený na výběru z řady rozevíracích seznamů. Můžete také vybrat pořadí a typ separátoru pro název souboru.
Automatický přírůstek - Toto zaškrtávací políčko stanoví, zda zahrnout čtyřmístné počitadlo za název souboru jako 0001, 0002 a tak dále. Toto je užitečné, když nevyberete Čas z řady seznamů Pravidla názvu souboru rozhraní.
Formát DFQ/DFX+DFD - Tato oblast umožňuje vybrat formát, v němž chcete uložit přenosový soubor formátu Q-DAS ASCII. PC-DMIS poskytuje možnosti Odpovídající K-pole a Řádek za řádkem pro výstup do vytvořeného souboru. Možnost Odpovídající K-pole je vybrána standardně. Informace k formátům viz dokumentace k přenosu Q-DAS ASCII.
Tolerance protokolu pro osu rozměru Skutečné polohy - Toto zaškrtávací políčko stanoví, zda rozdělit toleranci skutečné polohy napůl a nastavit výsledek jako horní toleranci a dolní toleranci pro její osy. Toto zaškrtávací políčko je standardně označené. Jestliže zrušíte označení tohoto zaškrtávacího políčka, je tolerance pro osy nula.
