Tento vstup registru určuje, zda upravit operaci nalezení otvoru podle posledního zásahu. Nastavte tuto možnost na NEPRAVDA, pokud existuje nebezpečí kontaktu mezi hranou prvku a dříkem sondy nad hrotem sondy.
Název vstupu: AdjustFindHoleByLastHit
Typ vstupu: Hodnota Pravda/Nepravda. Výchozí hodnota je NEPRAVDA.
Toto může být problém, jestliže úhel hrotu se liší od vektoru prvku. Pokud je vektor hrotu dostatečně paralelní k vektoru prvku, vždy se dotýká kuličky a ne dříku. Ovšem v tomto obrázku má hlavice rozlišení nejméně 5 stupňů. To znamená, že dřík se dotkne hrany dílu, když se přesouvá k provedení zásahu v otvoru:

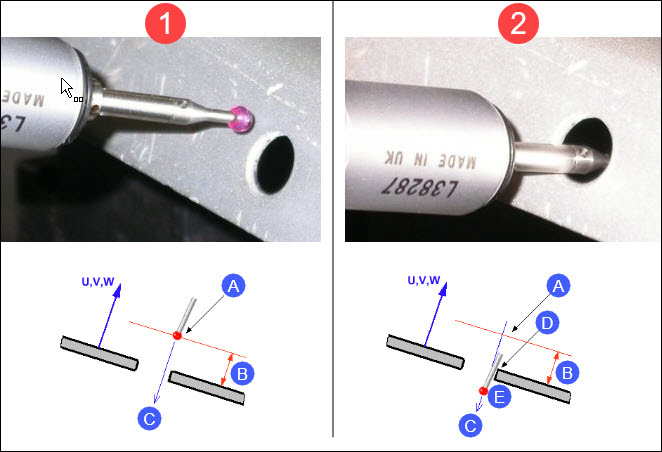

Obrázek 1 nahoře ukazuje pohyb k otvoru:
A - Posun
B - Vzdálenost přiblížení
C - Směr hledání
Obrázek 2 nahoře ukazuje dřík dotýkající se strany dílu při pohybu ve směru hledání za účelem provedení zásahu:
A - Posun
B - Vzdálenost přiblížení
D - Dotyk dříku
E - Zaznamenaný zásah v místě hrotu sondy

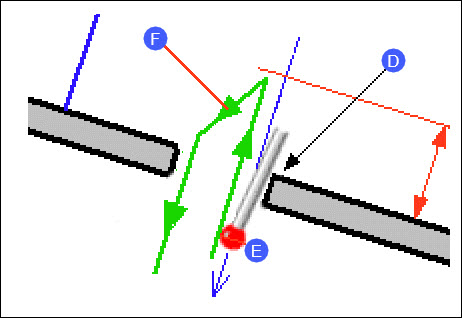

Ve výše uvedeném případě, když se dřík dotkne strany dílu a tento registr je PRAVDA, je výsledkem špatný pohyb přiblížení k otvoru.
D - Dotyk dříku
E - Zásah v místě hrotu sondy
F - Špatný pohyb

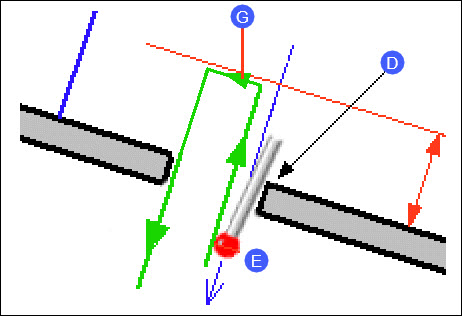

Ve výše uvedeném případě, když se dřík dotkne strany dílu a tento registr je NEPRAVDA, je výsledkem správný pohyb přiblížení k otvoru.
D - Dotyk dříku
E - Zásah
G - Správný pohyb
