Dialogové okno Nastavení protokolu (Vložit | Moduly | Protokol ve formuláři Excelu) umožňuje nastavit složku, název, formát a další vlastnosti souboru protokolu.
V dialogovém okně Protokol ve formuláři Excelu (Vložit | Moduly | Protokol ve formuláři Excelu) klikněte na Nastavení protokolu k otevření dialogového okna Nastavení protokolu.

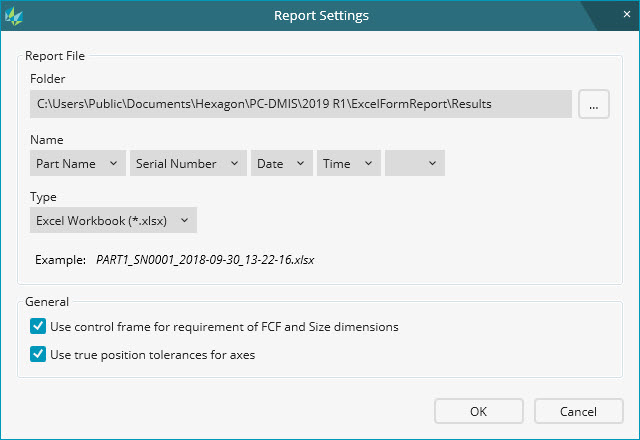

Dialogové okno Nastavení protokolu
Soubor protokolu - Tato oblast nastavuje složku souboru protokolu, název souboru a formát.
Složka - Tato volba nastaví složku, kam můžete uložit soubor protokolu. PC-DMIS automaticky vytvoří složku Výsledky v tomto výchozím místě:
C:\Users\Public\Documents\Hexagon\PC-DMIS\<version>\ExcelFormReport\Results
kde <verze> znamená verzi PC-DMIS.
Název - Tato volba stanoví název souboru podle vašeho výběru z řady seznamů. Můžete také vybrat pořadí a typ separátoru pro název souboru.
Typ - Tato možnost umožňuje vybrat formát, v němž chcete exportovat soubor:
Pracovní sešit Excelu (*.xlsx) - Tato volba vytvoří protokol ve formátu Microsoft Excel (.xlsx).
CSV (oddělené čárkou) (*.csv) - Tato volba sestaví data protokolu ve formátu s hodnotami oddělenými čárkou (CSV).
Text (odděleno tabulátorem) (*.txt) - Tato volba vytvoří protokol v textovém formátu (.txt).
Obecné - V této oblasti se provádí nastavení pro rozměry a osy.
Použít ovládací rám pro požadavek FCF a Rozměry velikosti - Toto zaškrtávací políčko určuje, zda použít symboly ovládacího rámu jako pole Požadavek pro FCF a rozměry velikosti. Zaškrtávací políčko je standardně označené.
Toto zaškrtávací políčko je k dispozici, jen když vyberete typ Pracovní sešit Excelu (*.xlsx).

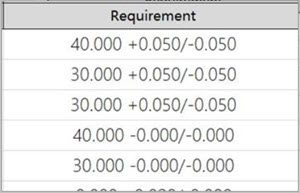

Jestliže zrušíte označení zaškrtávacího políčka, pole Požadavek přidružené ve sloupci zobrazí v protokolu následující formát:

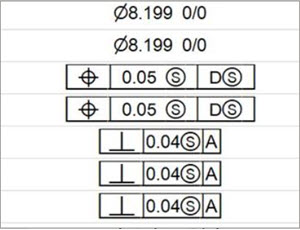

Jestliže označíte zaškrtávací políčko, pole Požadavek přidružené ve sloupci zobrazí v protokolu následující formát:
Použít tolerance skutečné polohy pro osy - Toto zaškrtávací políčko stanoví, zda rozdělit toleranci skutečné polohy napůl a nastavit výsledek jako horní toleranci a dolní toleranci pro její osy. Jestliže zrušíte označení tohoto zaškrtávacího políčka, je tolerance pro osy nula.
