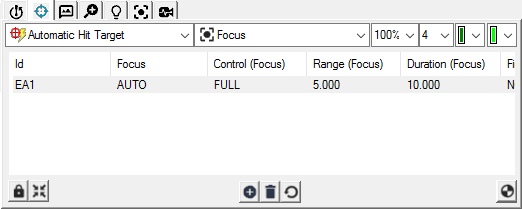

Pro změnu hodnoty klikněte pravým tlačítkem na aktuální hodnotu pro požadovaný cíl. Pokud hodnota uvádí N/A, pak tento parametr „není použitelný“ na aktuální sadu. Můžete provést úpravy sady parametrů ostření pro automatické a ruční cíle dotyků a pro měřidla a optický komparátor.
ID: Zobrazí jedinečný identifikátor položky na seznamu cílů. Stejné ID je použito v tooltip pro cíl na záložce Vision Okna grafického zobrazení.
Fokus: Určuje zda cíl požaduje ostření před detekcí hrany.
Při použití konfigurace CAD++ provede možnost AUTO navíc ke standardní možnosti ANO/NE zaostření, jen pokud se zdá, že ji obraz vyžaduje.
Ovládání (ostření): Vyberte buď AUTO nebo PLNÉ. Režim AUTO používá kalibrované informace ostření pro automatické nastavení parametrů rozsahu a trvání. Režim PLNÝ umožňuje uživateli nastavit rozsah a trvání ručně.
Rozpětí (Zaostření): Zobrazí rozpětí od kamery po díl. Udává vzdálenost (v aktuálních jednotkách) přes kterou má být provedeno zaostření. S použitím této hodnoty vyhledává zařízení nejlepší místo zaostření ve směru osy Z.
Trvání (Zaostření): Zobrazí počet sekund, které se mají strávit hledáním nejlepší polohy ohniska.
Pokud jsou výsledky kombinace Rozsahu a Trvání při ostření příliš rychlé, zobrazí se přes záložku Vision.
Nalézt povrch (Zaostření): Zobrazí se ANO nebo NE. Nastavení této možnosti na ANO způsobí, že PC-DMIS provede druhý a nepatrně pomalejší pokus o přejezd pro zlepšení přesnosti polohy ohniska. Druhý průjezd je optimalizován na základě dat obrazu z prvního průjezdu a velikosti clony stávající čočky. Toto je užitečné při měření povrchu s rozdílnými výškami, který vyžaduje velký rozsah, kde se má provádět zaostření.
Proměnlivost povrchu (Zaostření): S možností Nalézt povrch nastavenou na ANO tato hodnota určuje vzdálenost použitou ke skenování při vysoké rychlosti pro zjištění, kde se díl nachází, a pak je kolem této oblasti provedeno normální ostření. Jakmile je poloha zaostření nalezena, PC-DMIS provede rychlé zaostřovací skenování této oblasti. To je užitečné pro díly, kde v důsledku variability se může poloha ohniska hodně měnit.
Asistence (Zaostření): Tato možnost se používá u systémů s laserem nebo u přístroje s promítanou mřížkou. Tato zařízení mohou být zapnuta na pomoc se zaostřením na určitých površích pro zvýšení kontrastu. Tuto možnost aktivujete nastavením této volby na MŘÍŽKA.
Osvětlení-upravit: Tato volba určuje, zda by měl stroj provést pro dosažení optimálních výsledků automatickou úpravu osvětlení před ostřením. Při nastavení na NE PC-DMIS nastaví osvětlení podle naučeného procenta a jas se neupraví automaticky.
Měřit ve středu: Pokud vybráno, měření se objeví ve středu zorného pole pro dosažení lepší přesnosti.
