Panel nástrojů sondy - záložka Měřidlo
Záložka Měřidlo se objeví jen tehdy, když otevřete samotný Panel nástrojů sondy. Jestliže použijete okno Automatický prvek, záložka Měřidlo se neobjeví.
Záložka Měřidlo poskytuje širokou škálu nástrojů nazývaných „měřidla“, která vám umožní provést rychlá optická porovnání prvků, které měříte. Nemusíte vytvořit rutinu měření. Můžete použít Měřidla tam, kde jsou hrany nerozlišené, nebo kde je obtížné určit je automaticky.
Příklady popisující krok za krokem práci s každým typem měřidla najdete v „Použití měřidel Vision“.
Měřidlo poskytuje nominální informace, které můžete zadat do dialogových polí pro vytvoření požadovaného nominálního prvku. Informace je rovněž možno zkopírovat do schránky jako soubor BMP a vložit do protokolu.
Nástroje geometrických tvarů, které se nacházejí na obrazovce, jsou také někdy nazývané "ručně držená měřidla". Manipulací s těmito měřidly otáčením, změnou jejich velikosti a jejich umístěním na díl pomocí myši můžete nalézt nominální informace o konkrétním prvku, jako je jeho poloha, průměr, úhel, a tak dále.

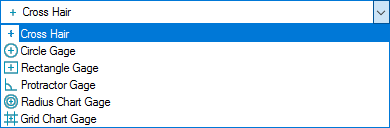

Dostupná měřidla
S těmito měřidly není spojeno žádné automatické zpracování obrazu, jsou to jednoduše nástroje, které můžete vizuálně upravit tak, aby pasovaly na prvek na obrazu.
Více:
Otáčení, změna velikosti či přesouvání měřidel
