Krok 3: Přeměření referenčních prvků

Protože je známa přibližná poloha dílu, je možné znovu změřit referenční prvky za řízení počítačem s jinými parametry Vision pro jejich přesnější definování.

Pokud používáte DCC stroj, vyberte Režim DCC z nástrojové lišty Režim sondy. V opačném případě může k měření použít Automatickou clonu při použití ručního stroje.

Přeměření prvku základny oblouk:

  1. V nástrojové liště Automatický prvek klikněte na Kružinici k otevření dialogového okna Automatický prvek (kružnice).

  2. Vyberte záložku Vision.

  3. Vyberte záložku Zvětšení a upravte zvětšení tak, aby bylo minimální (oddáleno).

  4. Posuňte stroj tak, aby spodní okraj Oblouku (základna B) byl v zorném poli (FOV).

  5. Upravte zvětšení na 75 % maximální hodnoty přiblížení.

  6. Vyberte záložku Osvětlení a nastavte Horní světlo na 0 % (Vyp) a Dolní světlo na 35 %.

  7. V případě potřeby zaostřete Z.

  8. Uchopte první kotevní bod na kraji oblouku pomocí ukazatele myši.

  1. Posuňte stroj tak, aby střed Oblouku (základna B) byl v zorném poli.

  1. Posuňte stroj tak, aby horní okraj Oblouku (základna B) byl v zorném poli. Cíl je zobrazen.

  1. Změňte Počáteční úhel na 5 a Koncový úhel na 85.

  2. Upravte parametry polohy na přesné hodnoty: X=0, Y=0, D=16

  3. Na záložce Zasáhnout cíle dvakrát klikněte na Normální pod Hustota a vyberte Vysoký z rozevíracího seznamu pro změnu hustoty. Sejmutí vysoké hustoty bodů na tomto oblouku zlepšuje jeho přesnost.

  4. Dvakrát klikněte na pole Síla a zadejte hodnotu 6.

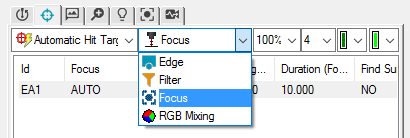

  5. Upravte nastavení parametru zaostření tak, aby se před měřením prvku kruhu automaticky provedlo nové zaostření. Nejprve vyberte Zaostřit z rozevíracího seznamu, jak je vidět dole.

  1. Změňte nastavení parametru Zaostření takto: Zaostření = Ano, Rozsah = 5, Trvání = 4

  2. Z dialogového okna Automatický prvek, přejmenujte výchozí automatický prvek kruhu na ZÁKLADNA B.

  3. Klikněte na Testovat k testování měření prvku.

  4. Klikněte na Vytvořit a pak Zavřít.

Pro nové změření referenčního prvku přímka:

  1. V nástrojové liště Automatický prvek klikněte na Přímka k otevření dialogového okna Automatický prvek (přímka).

  2. Posuňte stroj tak, aby levý konec Předního okraje (základna C) byl v zorném poli.

  3. V případě potřeby upravte osu Z k novému zaostření.

  4. Uchopte první kotevní bod na levém předním okraji pomocí myši.

  1. Posuňte stroj tak, aby pravý konec (právě před „V“) Předního okraje (základna C) byl v zorném poli. Uchopte druhý kotevní bod pomocí myši. Cíl je zobrazen.

  1. V dialogovém okně Automatický prvek přejmenujte výchozí automatický prvek přímky na ZÁKLADNA C.

  2. Klikněte na Testovat k testování měření prvku.

  3. Klikněte na Vytvořit a pak Zavřít.

Další krok...
