V PC-DMIS Vision umístíte cíle na prvek, abyste získali měřené body. Typ používaných cílů je automaticky zvolen v závislosti na měřeném prvku. V níže uvedeném příkladu se při měření čárového prvku používá cíl obdélníkového tvaru. Při měření kruhového prvku se používá cíl ve tvaru koblihy.

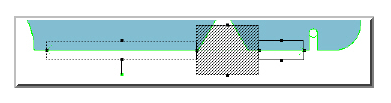

Příklad čárového a kruhového cíle
Prvky mohou být měřeny pomocí jednoho nebo více cílů. V níže uvedeném příkladu je přímka měřena pomocí 3 cílů, kde střední cíl se nepoužívá pro sběr dat.
Příklad měřené přímky za pomoci tří cílů
Velikost měřeného prvku určuje rozpětí cíle. Například malý kruh, který se vejde do zorného pole, lze měřit pomocí jediného cíle, zatímco velký kruh přesahující zorné pole by vyžadoval více cílů k pokrytí jeho obvodu. Po výběru Automatického prvku, který se má měřit, se vytvoří cíle:
Výběrem prvku z CAD modelu.
Ručně zadáním nominálního hodnot.
Vytvořením kotevních bodů cíle.
Více informací je k dispozici v tématu „Měření Automatických prvků se sodnou Vision“.
