La rettilineità di una linea è una specifica bidimensionale che controlla tutti gli elementi Linea di una superficie piana, cilindrica o conica. La tolleranza della rettilineità è applicata nei casi in cui gli elementi controllati sono delle linee rette. Ogni elemento Linea deve giacere entro una zona di tolleranza delimitata da due linee parallele separate dal valore specificato per la tolleranza. I modificatori della condizione del materiale e gli elementi di riferimento non sono ammessi.

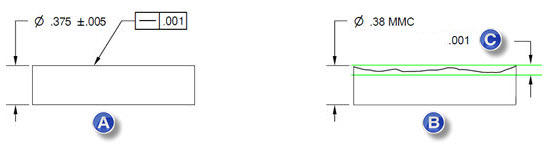

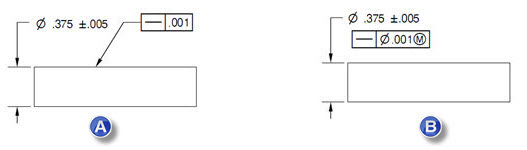

(A) Se il disegno ha punti. (B) Significa questo. (C) Una zona di tolleranza di ampiezza 0,001.

Se si usa un dispositivo di misurazione manuale, come un braccio Romer, non è possibile misurare con precisione la rettilineità di un elemento Linea, Cilindro o Cono. Se si acquisiscono i dati misurati in diverse sezioni piane trasversali, PC-DMIS interpreta come errore di forma la variazione nominale della superficie.

La rettilineità di un asse è una specifica trimensionale che controlla l'asse o la linea centrale derivata di un cilindro. PC-DMIS costruisce automaticamente una linea intermedia derivata del cilindro considerato calcolando il centro di ogni sezione trasversale circolare. La linea derivata deve giacere entro una zona di tolleranza cilindrica con un diametro uguale alla tolleranza specificata. La rettlineità di un asse permette i modificatori della condizione del materiale, ma non elementi di riferimento.

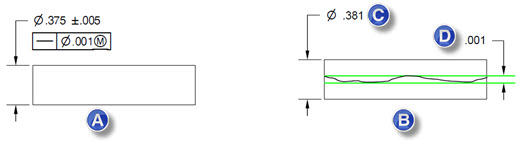

(A) Se il disegno ha punti. (B) Significa questo. (C) Condizione virtuale di 0,381. (D) Una zona di tolleranza di 0,001 di diametro.

Se non si acquisiscono i dati misurati nelle sezioni piane trasversali, il software può non riuscire a costruire la linea intermedia derivata a partire dai dati della superficie.

Quando si valuta la rettilineità di un cilindro, si devono acquisire almeno tre livelli di punti. Quanti più livelli si acquisiscono, tanto migliore risulterà la valutazione della rettilineità del cilindro.

Quando si dimensiona la rettilineità di un cilindro in base alle condizioni del materiale, la scheda Nominali nella finestra di dialogo GD&T XactMeasure mostra un asse DF nel riquadro Posizione per consentire l'immissione della tolleranza della dimensione per il calcolo del bonus. Vedere "Scheda Nominali".

Esempio di riquadro Posizione nella scheda Nominali che mostra l'asse DF

Oltre alla tolleranza complessiva della rettilineità, si può specificare una tolleranza della rettilineità per unità di lunghezza mediante la casella di opzione Per unità. Questo crea un Feature Control Frame composito, in cui due diverse tolleranze condividono lo stesso simbolo di rettilineità. Il segmento superiore dell'FCF specifica la tolleranza complessiva. Il segmento inferiore affina la tolleranza complessiva con unaa tolleranza inferiore. Il numero che precede la barra determina la tolleranza. Il numero che segue la barra determina la lunghezza unitaria. Questo crea una tolleranza della rettilineità in cui la zona di tolleranza si applica su una specifica unità di lunghezza. La zona di tolleranza più piccola scorre all'interno di tutta la lunghezza dell'elemento considerato.

Si può usare la rettilineità per unità di lunghezza anche per l'asse di un cilindro (non mostrato in questo esempio).

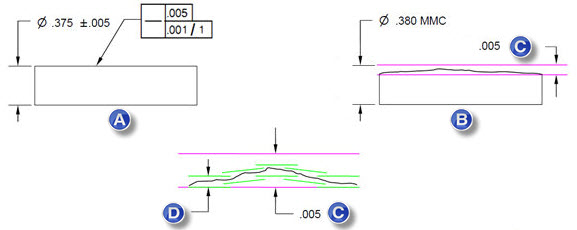

(A) Se il disegno ha punti. (B) Significa questo. (C) Una zona di tolleranza di ampiezza 0,005. (D) Una zona di tolleranza di ampiezza 0,001 per unità di lunghezza. Ogni coppia di linee verdi rappresenta le singole lunghezze unitarie.

La rettilineità per unità di lunghezza è calcolata suddividendo i punti della linea in sottoinsiemi ognuno dei quali ricade all'interno di una certa lunghezza. La rettilineità di ogni sottoinsieme è determinata calcolando la distanza minima tra due piani paralleli che contengono tutti i punti misurati del sottoinsieme. I punti dell'elemento considerato devono essere abbastanza ravvicinati da far sì che ogni insieme possa contenere almeno tre punti. Quindi, il software calcola la rettilineità di tutti i tratti di lunghezza unitaria, e usa il peggiore dei valori misurati. L'elemento considerato soddisfa la tolleranza della rettilineità per unità di lunghezza se il peggior valore misurato rientra nel valore della tolleranza per unità di lunghezza.

Elementi considerati: linea misurata, cilindro misurato, linea automatica, cilindro automatico, linea costruita e cilindro costruito

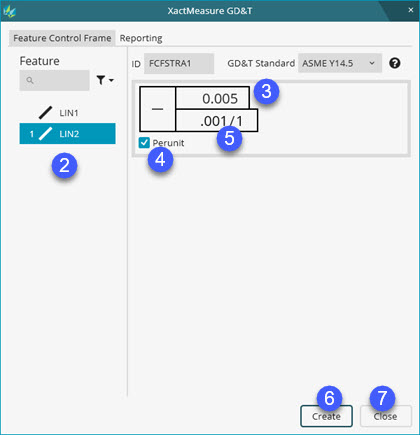

1. Nel menu Inserisci | Dimensione o nella barra degli strumenti Dimensione, selezionare Rettilineità per visualizzare la finestra di dialogo GD&T XactMeasure.

2. Nel riquadro Elementi, selezionare un elemento Linea o Cilindro contenente almeno tre punti (tre sezioni).

3. Nel riquadro Editor dei Feature Control Frame, definire il valore della tolleranza del Feature Control Frame (FCF).

4. Se si desidera affinare la tolleranza su base unitaria, selezionare la casella di opzione Per unità.

5. Se si seleziona Per unità, nella riga aggiunta al riquadro Editor dei Feature Control Frame, definire tolleranza e dimensioni dell'unità.

6. Fare clic su Crea per calcolare la dimensione della rettilineità.

7. Fare clic su Chiudi per chiudere la finestra di dialogo GDT XactMeasure.

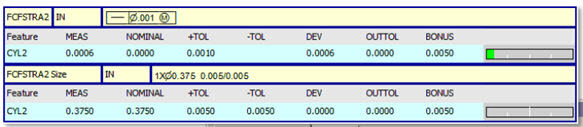

8. Per vedere i risultati aprire la finestra di stato (Visualizza | Altre finestre | Finestra di stato) o la finestra Rapporto (Visualizza | Finestra Rapporto). Se l'elemento cilindrico non soddisfa la tolleranza della cilindricità, PC-DMIS colora il testo in rosso.

Rettilineità di una linea

Il valore misurato è la distanza minima tra due linee parallele che contengono tutti i punti della linea considerata. La tolleranza della rettilineità è accettata se il valore misurato rientra nel valore della tolleranza.

Rettilineità di un asse

Il valore misurato è il diametro minimo di un cilindro che contiene tutti i punti della linea derivata considerata. La tolleranza della rettilineità è accettata se il valore misurato rientra nella tolleranza più il bonus delle dimensioni MMC/LMC.

Rettilineità unitaria di una linea

(A) Il valore misurato del segmento superiore è la distanza minima tra due linee parallele che contengono tutti i punti della linea considerata oltre la lunghezza della linea.

(B) Il valore misurato del segmento inferiore è la distanza minima tra due linee parallele per unità di lunghezza. Si tratta della deviazione peggiore di tutte per segmento unitario.
