Riquadro Taglio basato su elementi per elementi automatici diversi da Piano
PC-DMIS può escludere i dati laser in direzione sia orizzontale sia verticale immettendo il valore di una distanza nella casella Orizzontale e, quando disponibile, nella casella Verticale. Quando si estrae l'elemento, verranno esclusi tutti i dati laser relativi ai punti che si trovano a una distanza superiore a quella definita.
In alternativa, per un elemento automatico Piano è possibile tagliare i dati laser entro un bordo distanziato intorno a tutti gli elementi CAD su una superficie. Questo è chiamato anche "Segregazione CAD". Vedere "Scostamento CAD" più avanti.
Per un elemento automatico Cono, il valore dell'opzione Orizzontale definisce di quanto il bordo circolare entro cui giacciono i punti dell'elemento è maggiore del diametro teorico. Il valore dell'opzione Verticale definisce di quando il bordo cilindrico entro cui giacciono i punti dell'elemento è maggiore della lunghezza teorica.
Taglio orizzontale e verticale
Tutti gli elementi automatici supportano il taglio orizzontale. I seguenti elementi supportano il taglio verticale.
Cerchio
Cono
Cilindro
Poligono
Punto di bordo
Asola rotonda
Asola quadrata
Punto di superficie
Piano
Le distanze di taglio definite negli anelli di taglio basati sugli elementi sono mostrate con anelli colorati. La distanza di taglio orizzontale viene visualizzata con un anello giallo e quella verticale con un anello verde chiaro.

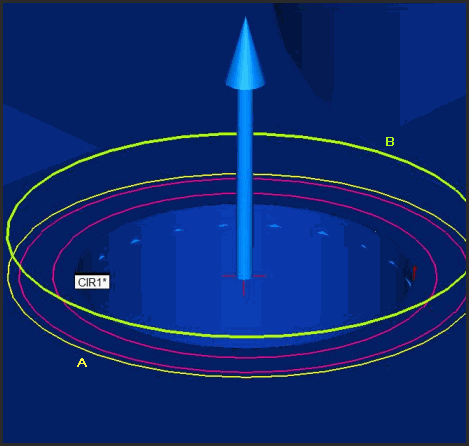

Esempio di elemento automatico Cerchio con l'anello di taglio orizzontale (A) e l'anello di taglio verticale (B).

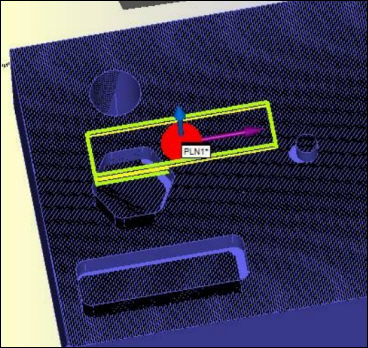

Esempio di elemento automatico Piano con taglio orizzontale e verticale abilitati
Riquadro Taglio basato su elementi per un elemento automatico piano
La casella d'opzione Scostamento CAD è disponibile per tutti gli elementi automatici 3D (Piano, Cono, Cilindro e Sfera).
È possibile abilitare l'opzione Scostamento CAD per gli elementi automatici Piano, Cono, Cilindro e Sfera. L'opzione Scostamento CAD fornisce un modo a PC-DMIS per contrarsi dalla faccia CAD selezionata ed eliminare i punti che si trovano nella distanza di scostamento ai bordi dell'elemento.
Per gli elementi automatici Piano, quando si seleziona questa casella di opzione, PC-DMIS crea un bordo giallo distanziato intorno a ogni elemento del modello CAD sulla superficie. Per un elemento automatico Cono, Cilindro o Sfera, PC-DMIS non visualizza questo bordo giallo distanziato.

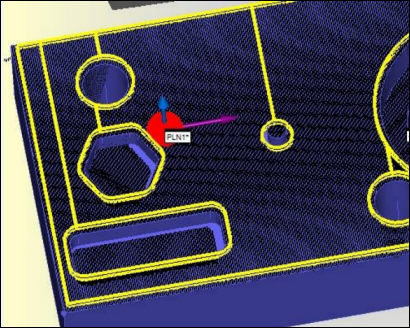

Esempio di elemento automatico Piano con taglio in base al CAD abilitato

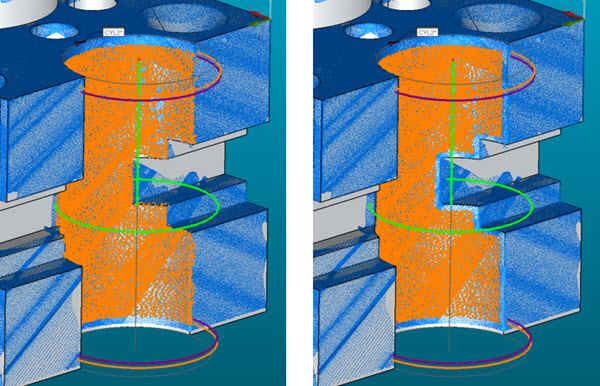

Esempio di elemento automatico Cilindro senza scostamento CAD (sinistra) e con scostamento CAD da 2 mm (destra)
Quando si utilizza l'opzione Scostamento CAD è necessario selezionare una faccia del CAD.
PC-DMIS esclude i dati laser che ricadono entro di un bordo distanziato tracciato intorno a tutti gli elementi su una superficie del modello CAD. I dati all'esterno del bordo distanziato sono usati per risolvere il piano.
Si consideri ad esempio l'immagine seguente che mostra una sezione di un pezzo. La sovrapposizione translucida arancione, aggiunta qui all'immagine solo per chiarezza, indica i dati che PC-DMIS userebbe per creare un elemento automatico Piano.
