Se nella finestra di modifica di PC-DMIS non esiste nessun oggetto Mesh, ne viene creato uno nuovo e vi sono importati i dati in formato STL. Se nella finestra di modifica di PC-DMIS esiste già un oggetto Mesh, ad esso sono aggiunti i dati in formato STL. Se occorre separare i dati, è necessario creare un oggetto Mesh vuoto, e poi importarvi i dati in formato STL.
Per usare o vedere questa opzione l'utente deve disporre di una licenza Mesh abilitata.
Per importare i dati di una mesh da un file STL, procedere come segue.
Fare clic sul pulsante Importa mesh in formato STL (
) nella barra degli strumenti Mesh (Visualizza | Barre degli strumenti | Mesh) per aprire la finestra di dialogo Importa i dati della mesh. Si può importare il file STL di una mesh anche dal menu (File | Importa | Mesh).

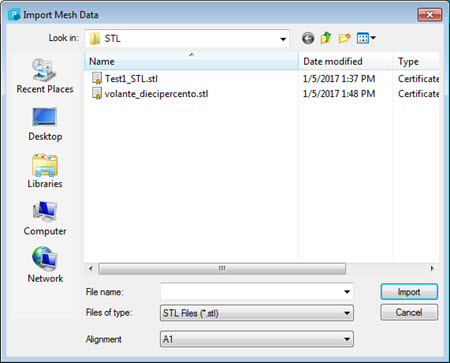

La finestra di dialogo Importa i dati della mesh
Usare la finestra di dialogo per navigare fino alla posizione del file contenente i dati della mesh. Selezionare il tipo di file nell'elenco Tipo di file per filtrare l'elenco dei file visualizzati nella finestra di dialogo. Fare clic con il pulsante sinistro del mouse sul file da cui si desidera importare i dati della mesh.
Selezionare il tipo di allineamento nell’elenco Allineamento.
Fare clic sul pulsante Importa per importare i dati della mesh. Fare clic su Annulla per uscire dalla finestra di dialogo senza importare i dati.
