Uso della modalità di esecuzione asincrona

Questa è la modalità di esecuzione predefinita. In questa modalità, per accelerare l'esecuzione, il software ignora gli errori di calcolo di un elemento e passa all'elemento successivo. Se si verifica un errore durante l'esecuzione della routine di misurazione, nella finestra di dialogo Esecuzione verranno mostrate queste due opzioni:

Annulla - Questa opzione annulla l'esecuzione della routine di misurazione.

Salta - Questa opzione fa riprendere l'esecuzione della routine di misurazione a partire dall'elemento successivo. Il comando dell'elemento saltato viene visualizzato in rosso nella finestra di modifica.

Finestra di dialogo Esecuzione

Esempio di modalità di esecuzione asincrona

Si supponga di avere nella routine di misurazione tre cerchi in sequenza. La modalità di esecuzione procede come segue.

Scansione cerchio 1

Iniziare l'estrazione del cerchio 1 dalla sua nuvola di punti.

Scansione cerchio 2

Iniziare l'estrazione del cerchio 2 dalla sua nuvola di punti.

Scansione cerchio 3

Iniziare l'estrazione del cerchio 3 dalla sua nuvola di punti.

Se è impossibile estrarre il cerchio 2 viene generata una segnalazione di errore, ma poiché la modalità predefinita continua nell'esecuzione, l'errore di calcolo può apparire nella finestra di dialogo Esecuzione quando la macchina sta già eseguendo la scansione del cerchio 3 o anche successivamente. Usare la modalità di esecuzione sequenziale se si desidera interrompere l'esecuzione quando si verifica un errore di misura.

Uso del comando In errore con questa modalità

Nella modalità di esecuzione asincrona, se PC-DMIS incontra un errore e il comando In errore ha il parametro Salta definito come mostrato sotto, nasconde la finestra di dialogo Esecuzione e salta l'elemento per cui si è verificato l'errore:

IN ERRORE/LASER_ERRORE,SALTA

Salvo in caso di errori critici, il parametro Salta lascia proseguire l'esecuzione della routine di misurazione senza che nessuno debba intervenire.

Al termine dell'esecuzione di tutta la routine di misurazione, PC-DMIS visualizza in una finestra di dialogo gli elementi la cui esecuzione non è riuscita. In questa finestra di dialogo, si può fare clic su uno qualsiasi degli elementi elencati per individuare il comando dell'elemento nella finestra di modifica e modificarlo come necessario.

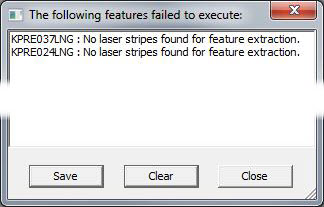

Finestra di dialogo con un elenco degli elementi la cui esecuzione non è riuscita

Per informazioni dettagliate sul comando In errore, vedere l'argomento "Trattamento degli errori del sensore laser con il comando In errore".
