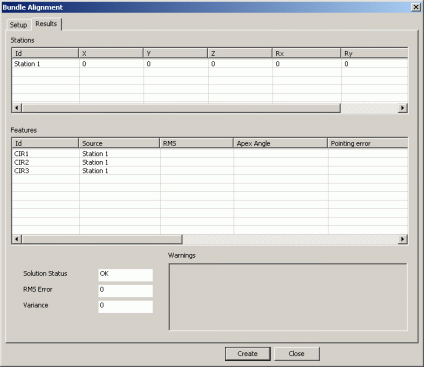

Finestra di dialogo Allineamento aggregato - Scheda Risultati
Una volta misurato e calcolato l'allineamento aggregato configurato, è possibile verificare i risultati nella scheda Risultati. Se si è soddisfatti dei risultati, fare clic sul pulsante Crea per inserire l'allineamento nella routine di misurazione. L'allineamento sarà eseguito come definito durante la normale esecuzione della routine di misurazione.
Interpretazione dei risultati dell'allineamento aggregato:
Stazioni
ID - È il nome della stazione Leica Tracker
XYZ - Mostra la posizione traslata della stazione rispetto alla stazione di originale.
Rx Ry Rz - Mostra le rotazioni intorno agli assi x, y e z della stazione di origine.
Elementi
ID - È il nome dell'elemento nella routine di misurazione.
Sorgente - È il nome della stazione dalla quale l'elemento dell'allineamento aggregato è stato originariamente misurato.
RMS - È l'errore quadratico medio (vale a dire l'errore medio), di un dato "elemento dell'allineamento aggregato".
Angolo del vertice - Fornisce l'angolo maggiore tra due osservazioni di un "elemento dell'allineamento aggregato" misurato. Se un "elemento dell'allineamento aggregato" viene misurato da più di due tracker, l'angolo più prossimo ai 90 gradi viene considerato l'angolo del vertice.
Errore di puntamento - È una misura dell'errore angolare di un certo "elemento dell'allineamento aggregato".
XYZ - Visualizza la posizione XYZ dell'"elemento dell'allineamento aggregato".
Dev XYZ - Questi valori forniscono la deviazione dalla misurazione presa da ciascuna stazione del rispettivo valore di best-fit.
Dev 3D - Questo valore fonisce la grandezza della deviazione XYZ.
Stato della soluzione - Può avere il valore OK o NON RIUSCITO per indicare se l'algoritmo ha risolto l'allineamento aggregato.
Errore Equadratico medio - È l'errore quadratico medio totale di TUTTI gli "elementi dell'allineamento aggregato".
Varianza - È la varianza totale di TUTTI gli "elementi dell'allineamento aggregato" combinati.
Avvertenze - Vengono forniti messaggi specifici per supportare l'utente nella soluzione di allineamento aggregato.
