Con un dispositivo con braccio portatile, per misurare un punto sopra una superficie usando per la compensazione l'asta del tastatore, procedere come segue.
Collocare il tastatore sulla superficie superiore con l'asta verticale (cioè perpendicolare alla superficie) in corrispondenza della posizione del punto (B). Il punto sarà compensato nella direzione (A) dell'asta del tastatore
Posizione corretta Posizione non corretta
Fare clic sul pulsante Punto.
Selezionare il pulsante Fine. Si noti che il punto misurato è stato aggiunto alla finestra di modifica.
Con il punto evidenziato, premere il tasto funzione F9 per aprire la finestra di dialogo Punto misurato.

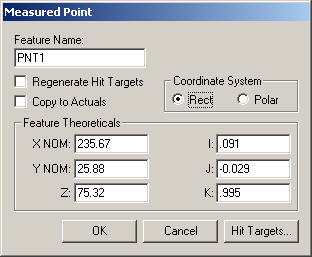

Esempio di punto misurato che mostra il vettore del punto rivolto verso l'alto
Si noti che i valori IJK dell'esempio generalmente puntano verso l'alto (0,0,1). Questi valori devono coincidere in genere con i vettori della superficie nelle posizioni del punto.
Quando si misurano singoli punti fare attenzione a tenere il tastatore normale (perpendicolare) alla superficie.
