La strategia di scansione centrata della filettatura di un cilindro per l'elemento automatico Cilindro esegue una scansione della filettatura mantenendo il tastatore centrato nelle gole tra i filetti. Quando si usa questa strategia, il diametro della punta del tastatore deve superare la dimensione delle gole tra i filetti in modo da non impegnare lo stelo del tastatore.
Questa strategia è supportata solo sui controller Leitz B4 e B5.
Sono disponibili le seguenti proprietà:

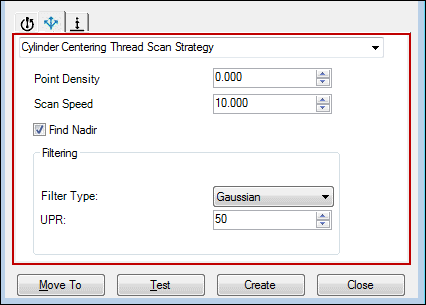

Esempio di proprietà Scansione filettatura di centraggio cilindro
Densità punti
Immettere o selezionare il numero di letture da effettuare per unità di misura durante la scansione.
Velocitá di Scansione
Immettere o selezionare la velocità di scansione (mm/sec).
Trova il Nadir
Selezionare questa casella di opzione per acquisire due punti in posizioni leggermente differenti sulla filettatura per determinare la posizione migliore per iniziare la scansione. Verrà selezionato il punto più basso nella filettatura.
Riquadro Filtraggio
Tipo di filtro - Selezionare il tipo di filtro:
Nessuno - Non applica alcun tipo di filtro alla serie di dati di scansione.
Gaussiano - Applica un filtro cilindrico gaussiano all'insieme dei dati della scansione.
Cilindrico - - Applica un filtro cilindrico all'insieme dei dati della scansione.
UPR - Immettere o selezionare le ondulazioni per rotazione. Il valore predefinito è 50. Il filtro UPR si applica solo a cilindri e cerchi. Questa proprietà sarà nascosta se si seleziona Nessuno nell'elenco Tipo di filtro.
