Il calcolo della distanza "Trova foro" dipende dal tipo di elemento. Per gli elementi di tipo Cerchio, Asola rotonda, Asola quadrata, Asola aperta e Poligono, PC-DMIS calcola la distanza "trova foro" come riportato di seguito:
Se la percentuale di controllo è = 0, il centro della punta su sposta nella posizione della quota.

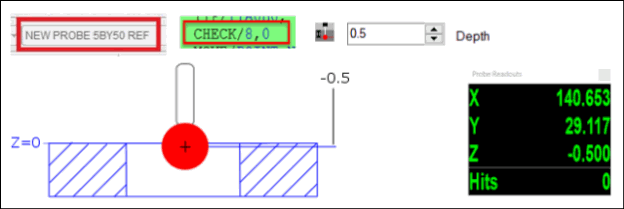

Nell'esempio seguente il centro della punta si sposta di 0,5 mm all'interno dell'elemento (percentuale di controllo = 0 e quota = 0.5):
Esempio di distanza di ricerca di un foro
Se la percentuale di controllo è > 0 e ≤ 1, la superficie della punta si sposta in corrispondenza della quota + (distanza di controllo * percentuale di controllo).

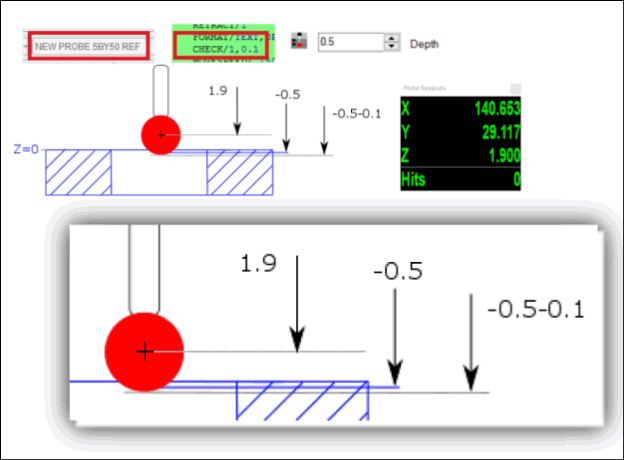

Nell'esempio seguente la superficie della punta si sposta di 0,6 mm all'interno dell'elemento. Questa posizione è calcolata come: quota 0,5 mm + (1 mm di controllo * 0,1%):
Esempio di distanza di ricerca di un foro
