Casella degli strumenti del tastatore - Scheda Proprietà percorso di contatto

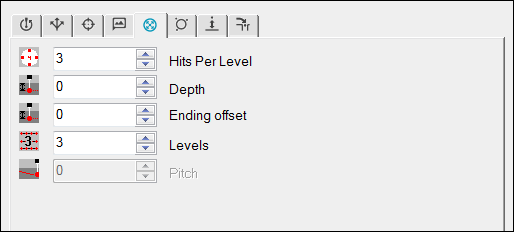

La scheda Proprietà del percorso con un tastatore a contatto diventa visibile quando la finestra di dialogo Elemento automatico è aperta (Inserisci | Elemento | Automatico) ed è abilitato un tastatore a contatto. Questa scheda contiene diverse voci che possono essere usate per modificare varie proprietà dei punti che usando i tastatori a contatto.
Un modo utile di visualizzare come queste proprietà influenzano la misurazione è mostrare i percorsi e i punti mediante l'icona Mostra attivazione/disattivazione punti
.
A seconda del tipo di elemento selezionato nella finestra di dialogo Elemento automatico, questa scheda può essere diversa e contenere una o più delle seguenti voci.
Questa voce supporta gli elementi automatici Linea, Cerchio, Ellisse e Asola rotonda. Definisce il numero di punti che saranno usati per misurare l'elemento. I punti specificati saranno equispaziati tra l'angolo iniziale e l'angolo finale indicati.
Elemento Cerchio o Ellisse - Se gli angoli iniziale e finale sono uguali o differiscono di un multiplo di 360°, sarà preso solo un punto nel punto comune iniziale e finale.

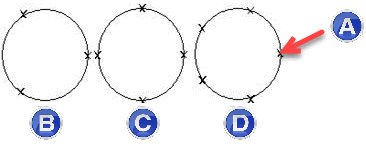

Posizione dei punti
A - Angolo iniziale
(B) - 3 punti
(C) - 4 punti
(D) - 5 punti
Elemento Asola rotonda - Se si immette un numero dispari di punti, PC-DMIS aggiungerà automaticamente uno al valore. In questo modo si disporrà di un numero pari di punti per la misurazione dell'asola. Su ogni semicerchio a ogni estremità dell'asola viene acquisita la metà dei punti. È necessario prendere un minimo di sei punti.
Elemento Linea - È possibile immettere qualsiasi numero di punti. In base al tipo di linea e al valore inserito, PC-DMIS opera nel modo seguente.
Se si sta creando una linea collegata, PC-DMIS utilizzerà la lunghezza calcolata della linea e spazierà il numero di punti in maniera equidistante lungo la linea, in modo che il primo e gli ultimi punti siano rispettivamente il punto iniziale e il punto finale.
Se la linea è illimitata, PC-DMIS usa la lunghezza immessa e dispone i punti equispaziati lungo il vettore direzione della linea.
Se non si immette alcun valore di lunghezza (o se il valore è zero), PC-DMIS usa il diametro della punta del tastatore come distanza tra i punti.
Questa voce supporta gli elementi automatici Punto di bordo, Linea, Cerchio, Ellisse, Asola rotonda, Asola quadrata, Asola aperta e Poligono. Definisce dove PC-DMIS prenderà i punti sull'elemento e i relativi punti di campionamento circostanti.
Elemento automatico |
Descrizione |
Punto di bordo, asola aperta |
Se vengono indicati da uno a tre punti di campionamento, il valore della quota verrà applicato in base al valore della superficie misurata.
Quota per un punto di bordo A - Punto di destinazione |
Cerchio, ellisse, asola quadrata, asola rotonda o poligono |
Per questi elementi, il valore della quota corrisponde normalmente alla distanza positiva lungo il vettore dell'asse centrale IJK. Il vettore ha origine nel punto centrale di ogni elemento. Anche se valori negativi della quota sono ammessi, non se ne consiglia l'uso in caso di misure a contatto di questi elementi. Si considerino ad esempio i seguenti due casi.
Un valore negativo nel primo caso, provoca lo spostamento del tastatore al materiale della superficie che circonda l'elemento, provocando potenzialmente una collisione. Nel secondo caso, sarebbe desiderabile un valore negativo in modo che il tastatore possa toccare correttamente l'elemento; un valore positivo della quota sposterebbe invece il tastatore sopra l'elemento, dove non potrebbe entrare in contatto con alcun materiale. Considerazioni importanti Vettore dell'asse (IJK): il vettore dell'elemento deve puntare lontano dal piano in cui giace l'elemento stesso (elementi in 2 dimensioni). Se sono interessati punti di campionamento (negli elementi a 2 o 3 dimensioni), quel vettore deve rispecchiare il vettore di avvicinamento dei punti di campionamento. Altezza o lunghezza: se l'elemento ha un valore negativo della lunghezza o dell'altezza, l'orientamento del vettore viene invertito. L'orientamento del vettore lungo cui si applica la quota positiva (IJK') cambia in base alle condizioni seguenti. Elementi esterni: IJK’ = IJK in caso di elementi con un rapporto altezza/lunghezza >=0; IJK’ = - IJK in caso di elementi con un rapporto altezza/lunghezza <0. Elementi interni: nel caso di elementi interni il vettore IJK’ punta in una direzione opposta a quella degli elementi esterni. |
Linea |
La distanza è applicata come valore positivo lungo il vettore perpendicolare al vettore della linea ed al vettore di bordo. La quota della linea dipende dalla direzione dei punti e in relazione al sistema di coordinate corrente. Per esempio, con una orientazione tipica (X/destra, Y/indietro e Z/in alto), se il primo ed il secondo punto vengono rilevati da destra a sinistra sul modello, è necessario usare un valore positivo per la quota. Tuttavia, se il primo ed il secondo punto vengono rilevati da destra a sinistra sul modello, è necessario usare un valore negativo di quota. |
Questa voce supporta gli elementi automatici Cilindro e Cono.
Per gli elementi con più livelli, definisce la profondità iniziale del primo livello di punti.
Esso è uno scostamento dalla parte superiore dell'elemento.
Tutti gli altri livelli saranno equispaziati tra i valori della quota iniziale e della quota finale.
Per vedere questo video occorre disporre di un collegamento a Internet.
Questa voce supporta gli elementi automatici Cilindro e Cono.
Per gli elementi con più livelli, definisce la profondità finale dell'ultimo livello di punti.
È una distanza dalla parte inferiore dell'elemento.
Tutti gli altri livelli saranno equispaziati tra i valori della quota iniziale e della quota finale.
Questa voce supporta gli elementi automatici Cilindro e Cono.
Definisce la posizione dell'ultima riga in combinazione con la lunghezza di un elemento.
Se la lunghezza dell'elemento non è definita, il valore della distanza finale si riferisce all'ultima riga.
Questa voce supporta l'elemento automatico Sfera.
È uguale a quanto descritto per Punti, tranne per il fatto che definisce il numero totale di punti che saranno utilizzati per misurare l'elemento tra tutte le righe disponibili.
Per misurare una sfera, occorrono almeno quattro punti.
Questa voce supporta gli elementi automatici Cilindro e Cono.
Definisce il numero di punti per livello che saranno usati per misurare l'elemento.
Un valore pari a 4 significa che ci saranno quattro punti per livello.
Per misurare un cilindro o un cono sono necessari almeno sei punti su due livelli (tre punti per ciascun livello).
Questa voce supporta l'elemento automatico Piano.
Definisce il numero di punti presi per riga o per anello su un elemento Piano.
Le righe sono usate in uno schema quadrato.
Gli anelli sono usati in uno schema radiale.
Per maggiori informazioni, vedere "Elenco configurazioni" nel capitolo "Creazione di elementi automatici" della documentazione delle funzioni base di PC-DMIS.
Per misurare un piano occorrono almeno tre punti.
Questa voce supporta l'elemento automatico Poligono. Definisce il numero di punti presi per lato su un elemento Poligono.
Questa voce supporta gli elementi automatici Cilindro, Cono e Sfera. Definisce il numero di livelli che saranno usati per misurare l'elemento. È possibile utilizzare qualsiasi numero intero maggiore di uno. Il primo livello di punti viene collocato alla quota iniziale. L'ultimo livello di punti viene collocato alla quota finale.
Per un cilindro o cono, i livelli saranno equispaziati tra la Quota iniziale e Quota finale dell'elemento.
Per una sfera, i livelli saranno equispaziati tra il valore dell'angolo iniziale 2 e quello dell'angolo finale 2 nella finestra di dialogo Elemento automatico.
Nel caso di un piano, il numero di livelli e il numero di punti determinano il numero totale di punti usati per generare il piano automatico.
Questa voce supporta gli elementi automatici Cerchio e Cilindro. Per fori e perni filettati, il valore Passo (noto anche come "filetti per pollice") definisce la distanza tra i filetti lungo l'asse dell'elemento. Ciò consente misurazioni più precise dei fori e dei perni filettati. Se il valore è diverso da zero, PC-DMIS avvia i punti dell'elemento lungo l'asse teorico dell'elemento, sistemati intorno all'elemento utilizzando i valori Angolo iniziale e Angolo finale nella finestra di dialogo Elemento automatico.
Per i dettagli sui valori del passo di varie filettature, vedere una documentazione idonea (come lo standard ASME).
Elemento Cerchio - Per seguire una filettatura standard (destrorsa), è necessario invertire gli angoli iniziale e finale (ad esempio, 720 - 0) e per invertire la misurazione venga eseguita da passo crescente a passo discendente (su/giù), sarà necessario assegnare un valore negativo al passo.
Esempio: se si misura un cerchio con quattro punti equidistanti attorno al cerchio:
Il primo punto sarà sull'angolo iniziale alla quota di input.
Il secondo punto di contatto si trova a 90 gradi rispetto al primo e a una quota pari a (quota - ((num punti -1)/punti totali * passo)).
Il terzo punto di contatto sarà a180 gradi rispetto al primo e ad una quota pari a (quota - ((numero di punti -1)/punti totali * passo).
I rimanenti punti verranno presi seguendo la stessa procedura.
Elemento Cilindro - Esempio: se si misura un cilindro con due livelli di quattro punti equidistanti attorno al cilindro:
Il primo punto in ogni livello sarà sull'angolo iniziale alla quota di input.
Il secondo punto di contatto si trova a 90 gradi rispetto al primo e a una quota pari a (quota - ((num punti -1)/N° punti per livello * passo)).
Il terzo punto di contatto sarà a 180 gradi rispetto al primo e ad una quota pari a (quota - ((numero di punti -1)/n. di livello * passo).
I rimanenti punti verranno presi seguendo la stessa procedura.
Questa voce supporta gli elementi automatici Piano e Sfera. Definisce il numero di punti che saranno usati per misurare l'elemento.
