Come operare con proprietà di punti di campionamento di contatto

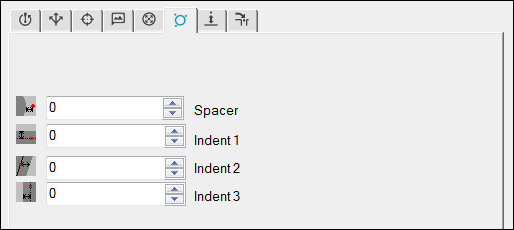

Casella degli strumenti del tastatore - Esempio di scheda Proprietà punti di campionamento di contatto per un punto di spigolo

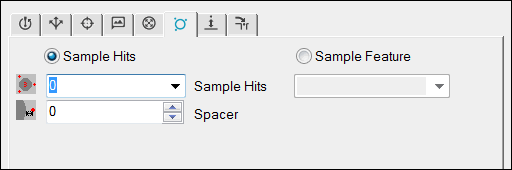

Casella degli strumenti del tastatore - Esempio di scheda Proprietà punti di campionamento di contatto per un cerchio

La scheda Proprietà punti di campionamento diventa visibile quando la finestra di dialogo Elemento automatico è aperta e un tastatore di contatto è attivo. Questa scheda contiene elementi che consentono di cambiare le proprietà dei punti di campionamento o degli elementi campione per elementi automatici quando si usano tastatori di contatto.

Informazioni sui punti di campionamento e sugli elementi campione

I punti di campionamento sono utilizzati per misurare la superficie intorno alla posizione del punto nominale e forniscono un esempio di materiale di supporto. Essi servono a:

Regolare il percorso dell'elemento - Poiché le parti metalliche possono piegarsi o curvarsi, la loro posizione misurata può essere diversa da quella nominale. I punti di campionamento tengono conto di questa variazione regolando il percorso di un elemento in modo che i punti siano presi nella posizione corretta dell'elemento sulla parte.
Modifica del piano su cui è proiettato l'elemento - Tutti gli elementi automatici che usano punti di campionamento sono proiettati sul piano generato dai punti di campionamento. Il motivo è che a volte la posizione nominale di un elemento non consente di acquisire un buon punto.

Si supponga di voler misurare la parte superiore di un foro come elemento Cerchio. Se si prova a prendere i punti lungo il bordo del foro, si avranno dati non affidabili. Utilizzando un piano proiettato, invece, il problema non si verifica in quanto vengono proiettati punti più affidabili presi al di sotto della superficie su tale piano.

Un elemento campione non è uguale ai punti di campionamento, ma consente di misurare e utilizzare un singolo elemento come elemento da proiettare invece di utilizzare i punti di campionamento per ogni elemento.

Si supponga di dover misurare 10 fori, ma di non aver bisogno di punti di campionamento per ogni singolo cerchio. È possibile definire un singolo elemento Piano come elemento di riferimento. PC-DMIS può misurare il piano una sola volta e proietta tutti i punti misurati del cerchio sul piano, risparmiando tempo rispetto al tempo normalmente necessario per il campionamento.

Gli elementi di proiezione sono supportati dai seguenti elementi automatici: Punto di superficie, Cerchio, Cono, Cilindro, Ellisse, Poligono, Asola rotonda, Asola quadrata e Linea.

È possibile utilizzare punti di campionamento o elementi campione, ma non entrambi. Hanno infatti lo stesso scopo.

Un metodo utile per visualizzare il modo in cui queste proprietà dei punti di campionamento interessano la misurazione consiste nel visualizzare le linee e i punti del percorso usando l'icona Attiva/disattiva visualizzazione bersagli ().

A seconda del tipo di elemento nella finestra di dialogo Elemento automatico, questa scheda può essere diversa e contenere una o più delle seguenti voci.

Punti di campionamento

Questa voce supporta gli elementi automatici Punto di superficie, Punto di bordo, Punto di angolo, Linea, Cerchio, Ellisse, Asola rotonda, Asola quadrata, Asola aperta, Poligono, Cilindro, Cono e Sfera. Scegliendo questo elemento viene abilitato l'elenco Punti di campionamento e viene disabilitato Elemento di proiezione. È possibile utilizzare l'elenco Punti di campionamento per selezionare il numero di punti di campionamento presi per l'elemento automatico. Questi punti sono utilizzati per misurare il piano attorno alla posizione del punto nominale, fornendo un campionamento del materiale circostante. Questi sono punti di campionamento permanenti. Per maggiori informazioni sui punti di campionamento, fare riferimento a "Punti di campionamento - Informazioni specifiche dell'elemento".

Punti di campionamento Init

Questa voce supporta gli elementi automatici Punto di superficie, Punto di bordo, Punto di angolo, Linea, Cerchio, Ellisse, Asola rotonda, Asola quadrata, Asola aperta, Poligono, Cilindro, Cono e Sfera. Per impostazione predefinita, questo elenco non è visualizzato nell'interfaccia utente in quanto i punti di campionamento iniziali non sono utilizzati spesso. È possibile attivarlo utilizzando la voce di registro PTPSupportsSampleHitsInit dell'editor delle impostazioni di PC-DMIS.

È possibile utilizzare questa voce per specificare punti di campionamento iniziali. I punti di campionamento iniziali sono acquisiti solo sulla misurazione iniziale dell'elemento durante l'esecuzione della routine di misurazione.

Dist.

Questa voce supporta gli elementi automatici Punto superficie, Punto bordo, Punto di angolo, Linea, Punto di spigolo, Piano, Cerchio, Ellisse, Asola rotonda, Asola quadrata, Asola incavo, Poligono, Cilindro e Cono. Definisce la distanza dalla posizione del punto nominale utilizzata da PC-DMIS per misurare un piano se sono specificati i punti di campionamento. Per maggiori informazioni, fare riferimento a "Distanziatore - Informazioni specifiche dell'elemento".

Rientro

Questa voce supporta gli elementi automatici Punto bordo e Asola aperta. Per un punto bordo, definisce la distanza minima dalla posizione del punto al primo punto di campionamento. Per un'asola incavo, definisce la distanza dal lato più vicino all'incavo (opposto al bordo aperto). Vedere "Rientro - Informazioni specifiche dell'elemento".

Rientro1

Questa voce supporta gli elementi automatici Punto d'angolo, Linea e Punto di spigolo. Per un punto d'angolo e un punto di spigolo, definisce la distanza minima dalla posizione centrale dell'elemento al primo di due o tre punti di campionamento. Per una linea, definisce la distanza dai punti finali della linea al secondo e terzo punto di campionamento quando sono definiti tre punti di campionamento. Vedere "Rientro - Informazioni specifiche dell'elemento".

Rientro2

Questa voce supporta gli elementi automatici Punto d'angolo, Linea e Punto di spigolo. Per un punto d'angolo e un punto di spigolo, definisce la distanza minima dalla posizione centrale dell'elemento al secondo di due o tre punti di campionamento. Per una linea, definisce la distanza dal punto centrale della linea al primo punto di campionamento. Vedere "Rientro - Informazioni specifiche dell'elemento".

Rientro3

Questa voce supporta l'elemento automatico Punto di spigolo. Definisce la distanza minima dalla posizione centrale dell'elemento al terzo di tre punti di campionamento. Vedere "Rientro - Informazioni specifiche dell'elemento".

Elemento campione

La voce Elemento campione supporta gli elementi automatici Punto superficie, Cerchio, Cono, Cilindro, Ellisse, Poligono, Asola rotonda, Asola quadrata, Asola aperta e Linea. Essa abilita il seguente elenco di elementi e disabilita l'opzione Punti di campionamento. L'elenco degli elementi contiene tutti gli elementi esistenti nella routine di misurazione che possono essere utilizzati come elemento campione. I punti dell'elemento corrente sono proiettati sull'elementi selezionato. Se è impostata su <Nessuno>, non verrà eseguita alcuna proiezione.

Punti di campionamento - Informazioni specifiche dell'elemento

Elemento automatico	Descrizione dei punti di campionamento
Punto di superficie	PC-DMIS misura il punto in base al valore selezionato. Ad esempio, se si seleziona: 0, PC-DMIS misurerà il punto sul vettore di avvicinamento nominale specificato. 3, PC-DMIS misurerà un piano attorno alla posizione del punto nominale e utilizzerà il vettore normale della superficie dai tre punti misurati per avvicinarsi alla posizione del punto nominale.

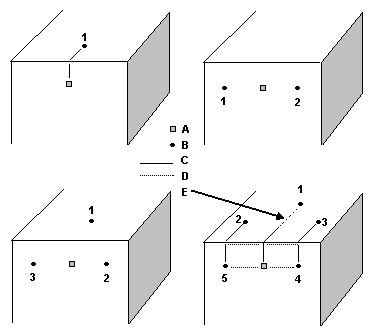

Punto di bordo	PC-DMIS misura il punto in base al valore selezionato. Ad esempio, se si seleziona: 0, PC-DMIS misurerà il punto sui vettori di avvicinamento nominale e normali specificati. 1, PC-DMIS misurerà un punto sulla superficie normale. Esso proietterà il bordo sulla superficie nominale attraverso questo punto. Tutti i valori DEPTH = sono distanti dal punto. 2, PC-DMIS misurerà due punti di campionamento sul bordo lungo la direzione di avvicinamento nominale specificata. PC-DMIS utilizzerà quindi questi punti per calcolare un nuovo vettore di avvicinamento per la misurazione del punto effettiv♣o lungo il bordo. 3, PC-DMIS misurerà il punto con i metodi combinati di uso di uno e due punti di campionamento rispettivamente. Questo metodo di misurazione è normalmente noto come punto di mosurazione "Flush and Gap". 4, PC-DMIS misurerà tre punti di campionamento sulla superficie normale e aggiungerà il vettore normale della superficie. La misurazione del bordo sarà quindi proiettata su questa nuova superficie nominale. Tutti i valori DEPTH = sono distanti dal punto. Infine, il punto sarà misurato lungo il vettore di avvicinamento. 5, PC-DMIS misurerà il punto prendendo tre punti sulla superficie normale e due punti sul bordo lungo la direzione di avvicinamento nominale specificata. Questo metodo di misurazione è considerato il più preciso. Vari punti di campionamento per i punti di bordo A - Punto di destinazione B - Punti campione C - Rientro D - Distanziatore E - Rientro + Distanziatore
Punto di angolo	I punti di campionamento sono utilizzati su ogni superficie. PC-DMIS misura il punto in base al valore selezionato. Ad esempio, se si seleziona: 2, i punti sono presi su una linea perpendicolare al vettore del bordo. 3, i punti formano un piano su ogni superficie come riportato nel disegno. Punti di campionamento due e tre per un punto di angolo

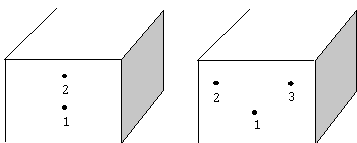

Linea	PC-DMIS misura la linea in base al valore selezionato. Ad esempio, se si seleziona: 0, PC-DMIS misura la linea indicata. Non viene preso alcun punto di campionamento. 1, PC-DMIS misura un singolo punto di campionamento prima sulla superficie adiacente adiacente alla posizione della linea. Quindi, saranno misurati i punti delle linee. La posizione iniziale del punto di campionamento è basata sul punto centrale della linea. 3, PC-DMIS misura tre punti di campionamento prima sulla superficie adiacente più vicina alla posizione della linea. Quindi, saranno misurati i punti delle linee. Le posizioni iniziali dei punti di campionamento sono basate sul punto centrale, sul punto iniziale e sul punto finale della linea. Uno e tre punti di campionamento per una linea. I valori di Rientro 1 (per i punti 2 e 3) e Rientro 2 (per il punto 1) non devono essere identici.
Cerchio, Cilindro o Cono	I punti campione definiti sono utilizzati per misurare la superficie normale all'elemento. Essi sono equidistanti tra l'angolo iniziale e l'angolo finale indicati. PC-DMIS misura l'elemento in base al valore selezionato: Se Tipo = FORO e si seleziona 0, PC-DMIS non prenderà alcun punto di campionamento. Se Tipo = PRIGIONIERO e si seleziona 0, PC-DMIS non prenderà alcun punto di campionamento. PC-DMIS tratterà quindi il valore Altezza come se l'elemento fosse FORO e non PRIGIONIERO. Se Tipo = FORO e si seleziona 1, PC-DMIS prenderà il punto all'esterno dell'elemento. Se TIPO = PRIGIONIERO e si seleziona 1, PC-DMIS misurerà il punto sulla parte superiore del perno. Se si seleziona 3, PC-DMIS misurerà la superficie su tre punti equidistanti a cominciare dall'angolo iniziale. I punti di campionamento sono relativi al piano misurato e tutti i valori sono a una certa distanza da questi punti. A - Angolo iniziale e Angolo finale A - Angolo iniziale B - Angolo finale PC-DMIS considera che il nominale X, Y, Z del perno si trovi sulla base. Se il punto centrale si trova nella parte superiore del prigioniero, impostare una quota negativa.
Sfera	Per una sfera, è possibile selezionare solo un punto di campionamento. Quando si seleziona questo punto di campionamento, PC-DMIS procede come segue quando si esegue eseguita la routine di misurazione. La misurazione automatica viene interrotta prima della misurazione della sfera. PC-DMIS richiede di prendere un punto perpendicolare alla direzione della sfera da misurare. Dopo aver preso il punto di campionamento, fare clic su Continua. PC-DMIS prende altri tre punti sulla sfera all'interno dell'area determinata dal distanziatore. PC-DMIS utilizza la posizione della sfera, calcolata mediante i quattro punti presi, per misurare la sfera in base al numero di punti, righe e angoli specificato.

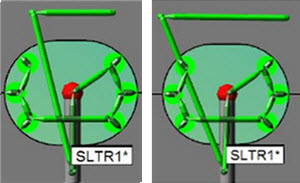

Asola quadrata o Asola rotonda	Il piano misurato è utilizzato come vettore della bisettrice a scopo di proiezione e misurazione. PC-DMIS misura l'asola a seconda del valore immesso. Ad esempio, se si seleziona: 0, PC-DMIS misura l'asola indicata. Non verrà preso alcun punto di campionamento. 1, PC-DMIS misura la superficie al centro dell'asola. Il punto dell'asola è alla destra del vettore. 3, PC-DMIS misura la superficie su tre punti equispaziato a partire dall'ASOLA A. I punti dell'asola sono relativi al piano misurato e tutti i valori sono a una certa distanza da questi punti. Tre punti campione acquisiti su un'asola quadrata (in alto) e su un'asola rotonda (in basso) Per acquisire i punti sul lato opposto dell'asola, invertire il vettore dell'asse centrale. Modifica della distribuzione dei punti campione sulle asole rotonde e quadrate in PC-DMIS 2015 e versioni successive. In PC-DMIS 2015 e versioni successive è stato cambiato il metodo di distribuzione dei punti campione sulle asole rotonde e quadrate. Due dei punti sulla stessa linea lungo il bordo dell'asola sono ora distanziati dell'intera lunghezza dell'asola. Esempio di distribuzione di 3 punti campione (versioni precedenti a sinistra, versione 2015 e successive a destra). La modifica della distribuzione dei punti campione sulle asole rotonde e quadrate viene applicata solo quando sono soddisfatte le seguenti condizioni. L'asola è un'asola interna. L'asola è un'asola esterna con un distanziatore positivo. Le asole esterne con un distanziatore negativo possono usare solo la vecchia configurazione dei punti campione. Le routine di misurazione create nelle versioni antecedenti la v2015 e che contengono asole quadrate mantengono la vecchia configurazione dei punti campione. Fa eccezione il caso in cui si apportino ai valori dell'asola modifiche tali da richiedere un ricalcolo del percorso mediante la finestra di dialogo che appare premendo il tasto funzione F9.
Ellisse	Gli unici valori accettabili sono zero, uno e tre. Il piano misurato è utilizzato come vettore della bisettrice a scopo di proiezione e misurazione. PC-DMIS misura l'ellisse a seconda del valore immesso. Ad esempio, se si seleziona: 0, PC-DMIS misura l'ellisse indicata. Non verrà preso alcun punto di campionamento. 1, PC-DMIS prenderà un singolo punto di campionamento sulla posizione a cui punta -- VETT ANGOLO (ad esempio, 0° + DISTANZIALE), non al centro dell'ellisse (particolarmente difficile rendere l'ellisse un foro). 3, PC-DMIS misura la superficie sui punti all'esterno (o all'interno) dell'ellissi alla distanza indicata dal bordo esterno (valore Distanziatore). Il primo punto è all'angolo iniziale indicato. Il secondo punto è in mezzo all'angolo iniziale e all'angolo finale. L'ultimo punto è sull'angolo finale. I punti sono relativi al piano misurato e tutti i valori sono a una certa distanza da questi punti. Per acquisire il punto sul lato opposto dell'ellisse, invertire il vettore dell'asse centrale.
Asola aperta	I punti di campionamento definiscono anche il bordo per il vettore e l'ampiezza dell'angolo. Gli unici valori accettabili sono compresi tra zero e cinque. Il piano misurato è utilizzato come vettore della bisettrice a scopo di proiezione e misurazione. PC-DMIS misura l'asola aperta a seconda del valore immesso. Ad esempio, se si seleziona: 0, PC-DMIS misura l'asola aperta indicata. Non verrà preso alcun punto di campionamento. 1, PC-DMIS misura la superficie al bordo dell'asola aperta. 2, PC-DMIS misura il bordo lungo il lato aperto dell'inco. Ciò definisce il vettore angolo ed è utilizzato per trovare l'ampiezza dell'asola aperta. 3, PC-DMIS misura la superficie su un'estremità dell'asola aperta con due punti e un punto sull'altra estremità dell'asola aperta. I punti dell'asola aperta sono relativi al piano misurato e tutti i valori sono a una certa distanza da questi punti. 4, PC-DMIS misura la superficie ugualmente come tre punti di campionamento. Un quarto punto è preso sul bordo, lungo il lato aperto per trovare l'ampiezza dell'asola aperta. 5, PC-DMIS misura la superficie ugualmente come tre punti di campionamento. Esso inoltre misura il bordo lungo il lato aperto nello stesso modo come se fossero due punti di campionamento.
Poligono	PC-DMIS misura il poligono in base al valore selezionato. Ad esempio, se si seleziona: 0, PC-DMIS misura il poligono indicato. Non verrà preso alcun punto di campionamento. 1, PC-DMIS prende un unico punto di campionamento sulla posizione a cui punta il vettore angolo (ad esempio, 0° + SPACER). Esempio di elemento poligono (esagono) con un solo punto di campionamento 3, PC-DMIS prende tre punti di campionamento in una posizione triangolare sulla superficie attorno al poligono se è un poligono interno o sulla superficie del poligono stesso se è un poligono esterno. Il primo punto è sempre sulla posizione a cui punta il vettore angolo. Esempio di elemento poligono (esagono) con tre punti di campionamento

Distanziatore - Informazioni specifiche dell'elemento

Elemento automatico	Descrizione distanziatore
Punto di superficie	La casella Distanziatore definisce il raggio del cerchio in cui si trovano i punti nominale (A) e di campionamento (B). Punti nominali e punti campione
Punto di bordo	La casella Distanziatore consente di definire il raggio del cerchio sul quale si trovano i punti nominali e di campionamento.. A - Punto di destinazione B - Punti di campionamento C - Distanza distanziatore
Punto di angolo	Nella casella Distanziatore è possibile definire la distanza tra i punti su ciascun lato della curvatura. A - Rientro B - Distanziatore C - Rientro + Distanziatore
Linea	La casella Distanziatore definisce la distanza dalle posizioni originali per i punti 2 e 3 quando sono definiti tre punti di campionamento. Un valore positivo sposta i punti gli uni verso gli altri, mentre un valore negativo li allontana. A - Rientro 2 B - Distanziatore C - Rientro 1 Se viene utilizzato un singolo punto di campionamento, non verrà eseguita alcuna operazione.
Punto di spigolo	La casella Distanziatore consente di definire la distanza tra il raggio del primo punto e gli altri punti. A - Punto di spigolo di destinazione B - Distanziatore

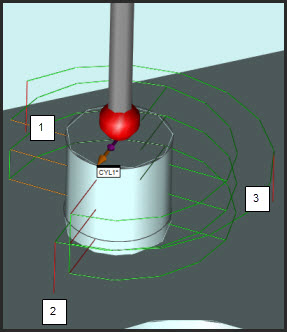

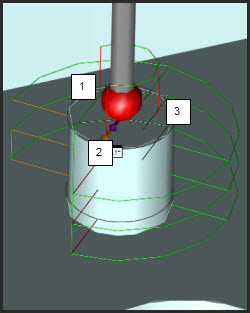

Cerchio, Cilindro o Cono	La casella Distanziatore definisce la distanza dalla circonferenza del cerchio e i punti di campionamento. A - Punti di campionamento B - Distanziatore Note per i cilindri esterni (perni): I piani di sicurezza non vengono utilizzati quando si prendono dei punti di campionamento. Pertanto, durante la misurazione dei perni è importante impostare il distanziatore su un valore che consenta il movimento del tastatore attorno al perno. PC-DMIS considera che il nominale X, Y, Z del perno si trovi sulla base. Se il punto centrale nominale si trova nella parte superiore del perno, impostare una quota e il distanziatore su un valore negativo. Se si imposta un valore negativo del distanziatore, questo sarà diretto verso il punto centrale nominale, lontano dal bordo del cilindro. In questo modo i punti di campionamento vengono acquisiti sulla parte superiore del cilindro. Se si impista un valore positivo, il distanziatore sarà sulla superficie del pezzo circostante. Questo perno ha un punto nominale principale e un valore di distanziatore negativo. I tre punti di campionamento (indicati da linee rosse) sono presi sulla parte superiore del cilindro. Questo perno ha un punto nominale principale e un valore di distanziatore positivo. I tre punti di campionamento sono presi sulla superficie attorno al cilindro.
Asola quadrata, Asola rotonda o Ellisse	La casella Distanziatore specifica la distanza tra il bordo esterno dell'elemento e il punto o i punti di campionamento. Distanziatore per un'asola quadrata o aperta (parte superiore)) Distanziatore per un'asola rotonda A - Punti di campionamento B - Distanziatore
Piano	La casella Distanziatore consente di definire la distanza tra i punti che formano il piano.
Asola aperta	La casella Distanziatore definisce la distanza dai bordi dell'asola aperta su cui sono presi i punti di campionamento. Il distanziatore (linee tratteggiate) per un'asola aperta con due punti di campionamento
Poligono	La casella Distanziatore definisce la distanza dai bordi del poligono su cui sono presi i punti di campionamento. Il distanziatore (linee tratteggiate) per un poligono con tre punti di campionamento (punti più grandi)

Rientro - Informazioni specifiche dell'elemento

Elemento automatico	Descrizione rientro
Punto di bordo	Nella casella Rientro viene visualizzata la distanza minima dalla posizione del punto al primo punto su ciascun lato della curvatura (o del bordo). Distanza dal bordo A - Punto di destinazione B - Punti di campionamento C - Rientro
Punto di angolo	PC-DMIS fornisce due caselle di rientro, Rientro 1 e Rientro 2, per poter impostare le distanze dalla posizione del punto ai punti di campionamento su ognuna delle due superfici della curva in un punto di angolo. Rientro per un punto di angolo A - Rientro B - Distanziatore C - Rientro + Distanziatore La casella Rientro 1 imposta la distanza dalla posizione del punto sui punti di campionamento sulla prima superficie della curva. La casella Rientro 2 imposta la distanza dalla posizione del punto per i punti di campionamento sulla seconda superficie della curva.
Linea	PC-DMIS fornisce due caselle di rientro, Rientro 1 e Rientro 2, per poter impostare le distanze per uno o tre punti di campionamento di una linea. Rientri in una linea La casella Rientro 1 definisce la distanza dal bordo dei punti 2 e 3 sulla superficie campione. La casella Rientro 2 definisce la distanza dal bordo del punto 1 sulla superficie dicampione. I valori di Rientro 1 e Rientro 2 devono essere diversi per ottenere un esempio di piano corretto.
Punto di spigolo	PC-DMIS fornisce tre caselle di rientro, Rientro 1, Rientro 2 e Rientro 3 per impostare le distanze dalla posizione del punto ai punti di campionamento su ognuna delle tre superfici della curva in un punto di spigolo. La casella Rientro 1 imposta la distanza dalla posizione del punto ai punti di campionamento sul primo dei tre piani. La casella Rientro 2 imposta la distanza dalla posizione del punto ai punti di campionamento sul secondo dei tre piani. La casella Rientro 3 imposta la distanza dalla posizione del punto ai punti di campionamento sul terzo dei tre piani. Rientro per un punto di spigolo. Per una delle superfici, 1 indica il punto di rientro, 2 e 3 sono i punti di campionamento. A - Punto di spigolo di destinazione B - Rientro
Asola aperta	La casella Rientro definisce dove PC-DMIS prende i punti lungo i due lati paralleli dell'asola aperta. Questa è la distanza dal lato chiuso dell'asola aperta, spostandosi verso il lato aperto. Il rientro per un'asola aperta (linee tratteggiate) Se si fa clic sul CAD per creare automaticamente l'asola aperta, PC-DMIS genera automaticamente il valore di rientro in base alla dimensione della punta del tastatore. Se si desidera, sarà possibile modificare questo valore in un secondo momento. Se il raggio della punta moltiplicato per il valore della voce di registro NotchSafetyFactor è maggiore dell'ampiezza dell'asola aperta, PC-DMIS visualizza un messaggio di avvertenza che indica che il raggio della punta è troppo grande. Per generare risultati di misura corretti, la dimensione della punta del tastatore moltiplicata per il valore della voce di registroNotchSafetyFactor deve essere inferiore alla larghezza dell'asola aperta.
