Per eseguire la scansione di un elemento cerchio, selezionare Inserisci | Scansione | Cerchio. Verrà visualizzata la scheda CERCHIO della finestra di dialogo SCANSIONE BASE. Per esempio:

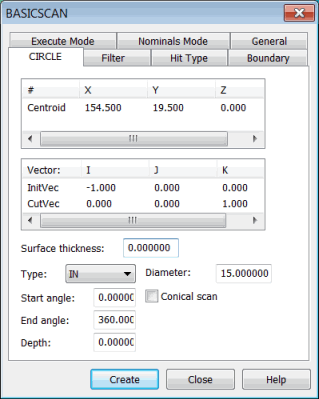

Finestra di dialogo SCANSIONE BASE - scheda CERCHIO
Questa scheda prende parametri, quali il centro e il diametro del cerchio, e permette alla CMM di eseguire la scansione.
Il metodo del cerchio:
Consente l'utilizzo del tipo DISTANCE o NULLFILTER nella scheda Filtro.
Consente solo l'uso del tipo VECTOR sulla scheda Tipo punto.
Non richiede di impostare una condizione di bordo nella scheda Bordo.
Il parametro Baricentro nella colonna # è il centro del cerchio. È possibile immettere direttamente il centro del cerchio. Oppure ottenerlo mediante la macchina o da CAD.
Definizione della scansione base di un cerchio
È possibile definire una scansione base di un cerchio in uno dei seguenti modi:
immettendo direttamente i valori. Vedere "Scansione base di un cerchio - Metodo di immissione dei valori".
misurando fisicamente i punti sul cerchio. Vedere "Scansione base di un cerchio - Metodo dei punti misurati";
Facendo clic sul cerchio nel modello CAD nella finestra di visualizzazione grafica. Vedere "Scansione base di un cerchio - Metodo dei dati di superficie" o "Scansione base di un cerchio - Metodo dei dati wireframe".
Una volta creata la scansione, PC-DMIS la inserisce nella finestra di modifica. Ecco un esempio di una riga di comando per la scansione base di un cerchio nella finestra di modifica:
SCN2 =BASICSCAN/CIRCLE,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,76.2,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=0,ANG=360,DEPTH=0,THICKNESS=0,CCE=NO,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
Definizioni generali per la scansione di base del cerchio
Baricentro: il centro del cerchio.
VetTag: definisce il piano in cui si trova il cerchio.
VetIniz: è il vettore normale alla superficie del punto che la scansione definisce come 0 gradi. La scansione inizierà da questa posizione più il valore in gradi dell'angolo iniziale. Lo si può pensare anche come il vettore di un agolo di zero gradi.
VetTag e VetIniz sono perpendicolari l'uno all'altro.
