Per eseguire la scansione di una linea retta, selezionare Inserisci | Scansione | Asse. Sarà visualizzata la scheda AXIS nella finestra di dialogo BASICSCAN:

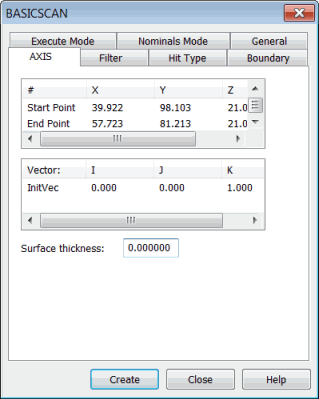

Finestra di dialogo SCANSIONE BASE - scheda Asse
Questa scheda prende il punto iniziale e il punto finale della linea e consente di eseguire la scansione.
Il metodo dell'asse:
Consente di utilizzare l'opzione DISTANZA nella scheda Filtro.
Consente di utilizzare l'opzione VETTORE nella scheda Tipo punto.
non richiede di impostare una condizione di bordo nella scheda Bordo.
Sono disponibili due parametri di controllo per l'esecuzione della scansione:
Punto iniziale: rappresenta il punto da cui ha inizio l'esecuzione della scansione;
Punto finale: rappresenta il punto in cui termina l'esecuzione della scansione.
È possibile immettere direttamente questi punti oppure ottenerli mediante la macchina o da CAD.
Definizione della scansione base di un asse
È possibile definire una scansione base di un asse in uno dei seguenti modi.
immettendo direttamente i valori. Vedere "Scansione base di un asse - Metodo di immissione dei valori".
misurando fisicamente i punti sul pezzo. Vedere "Scansione base di un asse - Metodo dei punti misurati".
Facendo clic sui punti per definire l'asse del modello CAD nella finestra di visualizzazione grafica. Vedere "Scansione base di un asse - Metodo dei dati di superficie" o "Scansione base di un asse - Metodo dei dati wireframe".
Una volta creata la scansione, PC-DMIS la inserisce nella finestra di modifica. Ecco un esempio di una riga di comando per la scansione base di un asse nella finestra di modifica:
SCN3 =BASICSCAN/AXIS,NUMBER OF HITS=10,SHOW HITS=NO,SHOWALLPARAMS=YES
<75.149,90.467,0>,<78.2,62.832,0>
InitVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=FINDNOMS,10
ENDSCAN
