In questo passo si useranno elementi costruiti per creare elementi nuovi da elementi esistenti.
Selezionare Inserisci | Elemento | Costruito | Linea per aprire la finestra di dialogo Costruisci linea.
Usare il puntatore e fare clic su CIR8 e CIR4 nella finestra di visualizzazione grafica. Si possono anche selezionare elementi Cerchio nella casella di riepilogo della finestra di dialogo Costruisci linea. Una volta selezionati i cerchi, PC-DMIS li evidenzia.

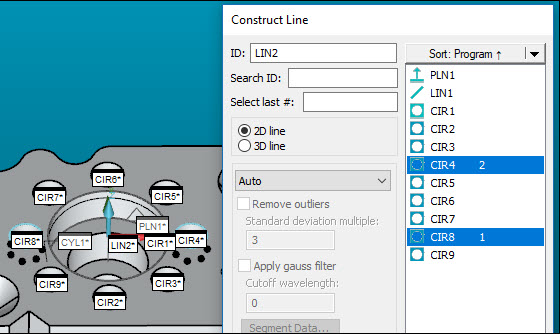

La finestra di dialogo Costruisci linea con CIR8 e CIR4 selezionati
Selezionare l'opzione Auto.
Selezionare l'opzione Linea 2D.
Fare clic sul pulsante Crea per costruire LIN2 dai baricentri di questi due elementi. PC-DMIS crea una linea usando il metodo di costruzione più efficace.
Adesso, creare un'altra linea in 2D tra CIR6 e CIR2 per creare LIN3.

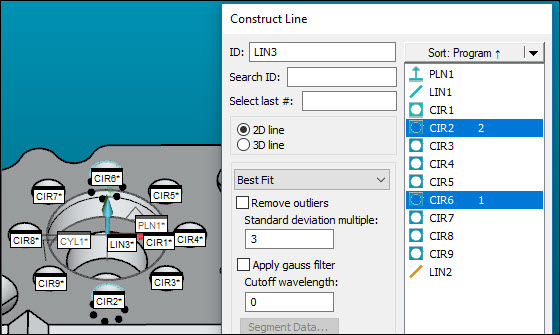

La finestra di dialogo Costruisci linea con CIR6 e CIR2 selezionati
Fare clic su Chiudi per chiudere la finestra di dialogo Costruisci linea.
Le due linee (LIN2 e LIN3) e i loro ID appaiono nelle finestre di visualizzazione grafica e di modifica:

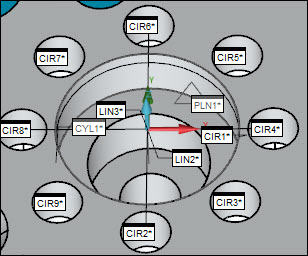

Linea costruita nella finestra di visualizzazione grafica
Per ulteriori informazioni su come costruire elementi, vedere il capitolo "Creazione di nuovi elementi da elementi esistenti" nella documentazione delle funzioni base di PC-DMIS.
Andare al passo successivo: "Aggiungere un comando di cambio della punta"
