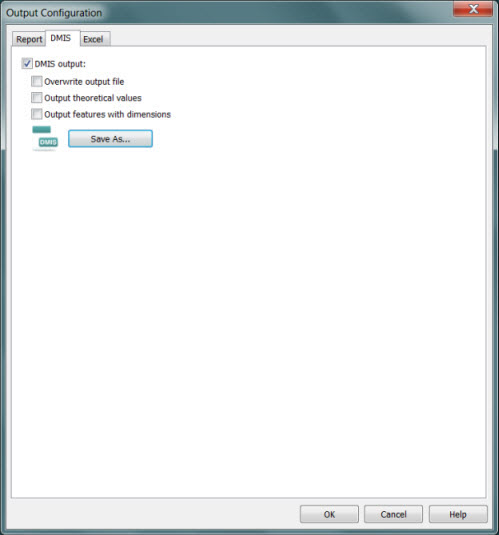

Finestra di dialogo Configurazione output - Scheda DMIS
Se si seleziona la casella di opzione Output DMIS della scheda DMIS nella finestra di dialogo Configurazione output (File | Stampa | Impostazione di stampa finestra Rapporto), e si esegue la routine di misurazione, PC-DMIS salva le informazioni del rapporto di ispezione come file di output DMIS con lo stesso nome di base della routine di misurazione e l'estensione .dmo. PC-DMIS salva il file nella stessa cartella in cui si trova la routine di misurazione.
Diventeranno quindi disponibili le caselle di opzione Sovrascrivi il file di output, Valori teorici in output e Elementi con dimensioni in output e il pulsante Salva con nome. Per impostazione predefinita, PC-DMIS genera automaticamente il file di output ogni volta che si esegue la routine di misurazione. A ogni esecuzione aumenta il numero sul nome del file.
Sovrascrivi file di output
Se si seleziona questa casella, PC-DMIS sovrascrive il vecchio file di output con il nuovo. Se non si seleziona questa casella di opzione, PC-DMIS incrementa automaticamente di un'unità il nome del file specificato nella finestra di dialogo Salva con nome senza sovrascrivere nessun file precedente.
Se ad esempio si è già selezionato in precedenza "test.dmo" come file di output e non si è selezionata la casella di opzione Sovrascrivi file di output, all'esecuzione successiva della routine di misurazione, PC-DMIS salva il nuovo file come "test1.dmo". Nuove esecuzioni della routine di misurazione incrementano in questo modo il numero nel nome del file salvato.
Impostando la casella Sovrascrivi file di output nel terzo stato (colore blu), PC-DMIS apre il file specificato in modalità di aggiunta. Ciò è coerente con la convenzione DMIS che permette di abilitare, disabilitare e abilitare nuovamente l'output verso lo stesso file. In PC-DMIS ciò funziona correttamente soltanto se la casella Sovrascrivi file di output è selezionata quando il file viene aperto inizialmente.
Valori teorici in output
Se si seleziona questa è selezionata casella di opzione, PC-DMIS riporta nel file di output DMIS i valori teorici insieme ai valori misurati. Se si deseleziona questa casella, il rapporto non include i valori teorici.
Se si imposta la casella di opzione Valori teorici in output nel suo terzo stato (colore blu) vengono inclusi nel rapporto solo i valori teorici esplicitamente generati dalla routine originale DMIS. Il terzo stato della casella di opzione è utile quando una routine di misurazione è creata dal processo DMIS di importazione ed è necessario mantenere il formato di output di DMIS.
Elementi con dimensioni in output
Se si seleziona questa casella di opzione, PC-DMIS mantiene insieme nel file di output gli elementi misurati e le tolleranze ad essi associate. Per ogni dimensione associata al dato elemento, PC-DMIS scrive i risultati della misura immediatamente prima delle tolleranze ad esso associate.
Se un elemento non è associato ad alcuna tolleranza, PC-DMIS non genera alcun output.
Se questa casella di opzione non è selezionata, i risultati della misura sono scritti al esattamente come appaiono al momento della misura dell'elemento e non quando PC-DMIS esegue il calcolo delle dimensioni associate.
Salva con nome
Questo pulsante apre una finestra di dialogo Salva con nome. Questa permette di salvare il rapporto di ispezione nel file e nella cartella desiderati nel formato di output di DMIS (.dmo). PC-DMIS non salva il file quando si fa clic sul pulsante Salva nella finestra di dialogo Salva con nome. Invece, crea il file di output con il nome specificato la volta successiva che si esegue la routine di misurazione.
La parte numerica del nome del file non deve contenere più di 10 cifre. Altrimenti, si corre il rischio di sovrascrivere i file di output precedenti.
