Le informazioni che si trovano in un file CSV possono soltanto essere importate.
Selezionare File | Importa | CSV per importare le informazioni da un file CSV.
Ogni riga del file CSV rappresenta un elemento e un comando di un elemento che PC-DMIS crea durante l'importazione. Se sono specificati i valori delle tolleranze, viene aggiunto anche un comando delle dimensioni della posizione.
La prima riga del file CSV contiene gli indicatori dei formati. Questa riga di indicatori indica i dati di ciascuna colonna. Le intestazioni delle colonne sono predefinite. Le colonne che non hanno indicatore di formato o un'intestazione non riconosciuta sono ignorate. Le colonne possono essere in qualsiasi ordine. Se la colonna "Tipo" manca o in una riga di dati non è specificato il tipo dell'elemento, PC-DMIS considera la riga di informazioni come relativa a un elemento “Punto”.
Se una riga ha solo un asterisco nella colonna 1 senza altre informazioni, significa che la prossima riga sarà ancora una riga di indicatori di formati. Questo permette all'utente di passare da un formato all'altro all'interno di un singolo file CSV.
Formato file...
Un file CSV è un file di valori separati da virgole che può essere creato da diversi pacchetti software, tra cui Microsoft Excel. Ecco un esempio di una tabella Excel usata per creare un file CSV:
Primo esempio di una tabella del foglio di calcolo usata per creare un file CSV
Continuazione della tabella del foglio di calcolo di esempio utilizzata sopra per creare un file CSV
Scaricare qui l'esempio di il file CSV: CSV_Example_File.csv
Un altro esempio di tabella su un foglio di calcolo usata per creare un file CSV è mostrato nell'immagine seguente.
| TIPO | NOME | X | Y | Z | +TOL | -TOL |
| Punto | X48a001 | 68 | 90 | 14 | 0,05 | 0,05 |
| Punto | X48a002 | 74 | 85 | 12 | 0,05 | |
| Punto | X48a006 | 76 | 84 | 11 | ||
| Punto | X48a011 | 79 | 83,5 | 10,75 | 0,035 | 0,035 |
| Punto | X48a021 | 85 | 83,25 | 10,67 | 0,035 | 0,035 |
| Punto | X48a022 | 88 | 2,375 | 10,5 | 0,035 | 0,035 |
| Punto | X48a029 | 97 | 82,125 | 10,375 | 0,05 | 0,05 |
Secondo esempio di una tabella su un foglio di calcolo usata per creare un file CSV
La prima riga (TIPO, NOME, X, Y, Z, TOL+, TOL-) è la riga di designazione del formato.
Si noti che nel secondo esempio la riga due è un elemento Punto, e specifica sia +TOL sia -TOL. Un comando di elemento Punto e un comando di dimensioni di posizione sono aggiunti in base alle informazioni su questa riga.
Per l'elemento Punto della riga quattro non sono specificate né la tolleranza positiva né quella negativa. Sarà aggiunto solo un comando di elemento. Non verrà aggiunto un comando di dimensioni della posizione.
Indicatori dei formati
La prima linea (o riga se si visualizza il file in Excel) di un file CSV, è la linea di indicazione del formato. Indica il tipo di dati contenuti nelle righe successive. Il seguente è un elenco degli indicatori dei formati validi ammessi quando si importa un file CSV.
TIPO – È il tipo di elemento. Le voci ammesse per questa colonna sono: Punto, Linea, Piano, Cerchio, Ellisse, Asola rotonda, Asola quadrata, Asola aperta, Poligono, Cilindro, Cono e Sfera.
NOME – è il nome dell'elemento
X – Valore nominale X dell'elemento
Y – Valore nominale Y dell'elemento
Z – Valore nominale Z dell'elemento
X2 – Secondo valore nominale Xdell'elemento
Y2 – Secondo valore nominale Ydell'elemento
Z2 – Secondo valore nominale Zdell'elemento
D – Diametro nominale dell'elemento
A – Angolo nominale dell'elemento in gradi
L – Lunghezza nominale dell'elemento
W – Larghezza nominale dell'elemento
i – Vettore nominale i dell'elemento
j – Vettore nominale j dell'elemento
k – Vettore nominale k dell'elemento
i2 – Secondo vettore nominale i dell'elemento
j2 – Secondo vettore nominale j dell'elemento
k2 – Secondo vettore nominale k dell'elemento
+TOL – Tolleranza positiva dell'elemento
-TOL – Tolleranza negativa dell'elemento
Carattere asterisco (*) per gli indicatori di più formati
Un carattere asterisco (*) nella prima posizione in una riga di dati delimitati da virgole indica che questa è l'ultima roga dei dati oggetto dell'indicatore del formato. Indica anche che la riga successiva è una riga con un nuovo indicatore del formato. Questo permette di avere elementi di diverso tipo in un file CSV con righe più semplici di indicatori dei formati:

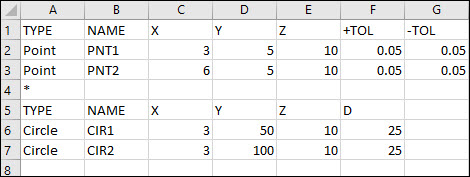

Il carattere * nella riga 4 indica a qui PC-DMIS di usare il nuovo indicatore del formato nella riga 5 per due elementi Cerchio
Sequenza di importazione dei file
Di seguito è descritta la sequenza di eventi che si verificano quando si importa un file CSV.
Ogni riga di dati è letta in PC-DMIS dal file CSV.
Le informazioni vengono confrontate con le intestazioni delle colonne definite in precedenza per determinare il significato di ogni elemento di informazione.
In base al tipo di elemento, PC-DMIS usa le informazioni per creare il comando di un elemento.
Se sono specificati i valori di una o di entrambe tolleranze, PC-DMIS aggiunge anche un comando delle dimensioni della posizione.
