Finestra di dialogo Costruzione Piano
PC-DMIS offre vari metodi per costruire un piano. Nella tabella seguente sono riportati i vari tipi di piani costruiti ed i relativi elementi di input necessari. Per alcuni non è necessario specificare alcun elemento di input, mentre per altri ne sono necessari almeno tre. Nella tabella seguente, il termine 'Qualsiasi' indica che può essere utilizzato qualsiasi tipo di elemento come input per la costruzione. PC-DMIS permette di selezionare gli elementi in qualsiasi ordine.
TIPO DI ELEMENTO DA GENERARE |
SIMBOLO NELLA FINESTRA DI MODIFICA |
NUMERO DI ELEMENTI DI INPUT |
ELEM. 1: |
ELEM. 2: |
ELEM. 3: |
COMMENTI |
Piano automatico |
- |
- |
- |
- |
- |
Vedere "Costruzione piano automatico". |
Piano di allineamento |
ALLIN |
0 |
- |
- |
- |
Costruisce il piano nell'origine dell'allineamento. |
Piano best-fit |
BF |
Sono necessari almeno tre elementi di input. |
- |
- |
- |
Costruisce un piano best-fit usando gli elementi di input specificati. Vedere la nota riportata di seguito per gli elementi di input raccomandati. |
Piano best-fit con ricompensazione |
BFRE |
Sono necessari almeno tre elementi di input (uno deve essere un punto). |
- |
- |
- |
Costruisce un piano best-fit usando gli elementi di input specificati. Vedere la nota riportata di seguito per gli elementi di input raccomandati. |
Piano convertito |
CONV |
1 |
Qualsiasi |
- |
- |
Costruisce un piano in corrispondenza del baricentro dell'elemento di input. |
Piano di riferimento primario |
PIANO DI RIFERIMENTO PRIMARIO |
3 o 1 |
Qualsiasi (1 di 3) O, se solo un elemento di input:un insieme di elementi, un piano o una scansione. |
Qualsiasi (2 di 3) |
Qualsiasi (3 di 3) |
Costruisce un piano tangente ai punti massimi disponibili. |
Piano intermedio |
MED |
2 |
Qualsiasi |
Qualsiasi |
- |
Costruisce un piano intermedio tra i baricentri degli elementi di input. |
Piano distanziato |
SCOSTAMENTO |
3 o 1 |
Qualsiasi (1 di 3) O un elemento Piano se un solo input. |
Qualsiasi (2 di 3) |
Qualsiasi (3 di 3) |
Costruisce un piano distanziato dagli elementi di input (o da un singolo elemento Piano). |
Piano parallelo |
PAR_A |
2 |
Qualsiasi |
Qualsiasi |
- |
Costruisce un piano parallelo al primo elemento e passante per il secondo elemento. |
Piano perpendicolare |
PERP_A |
2 |
Elemento Linea o Asse |
Qualsiasi |
- |
Costruisce un piano perpendicolare al primo elemento e passante per il secondo elemento. |
Piano inverso |
INV |
1 |
Piano |
- |
- |
Costruisce un piano passante per l'elemento di input con un vettore invertito. |
Piano traslato |
TRASLATO |
1 |
Piano con i dati dei punti |
- |
- |
Costruisce un piano a una distanza dal piano di input. |
Con le costruzioni Best Fit (BF) o di ricompensazione best fit (BFRE), anche se si può usare come elemento di input qualsiasi tipo di elemento, i tipi BF e BFRE sono tipicamente usati con gli elementi Punto o con insiemi di punti (una scansione di punti, un insieme di elementi con punti, o un'espressione che genera un array di punti).
Per costruire un piano, effettuare le seguenti operazioni:

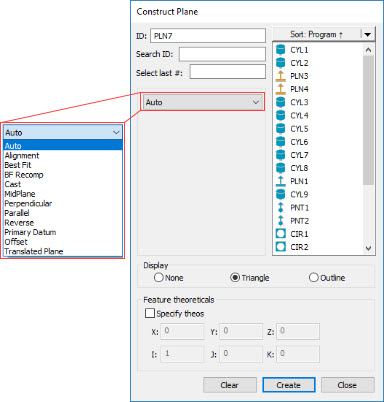

Aprire la finestra di dialogo Costruzione piano (Inserisci | Elemento | Costruito | Piano).
Dall'elenco sulla desta, selezionare gli elementi di input desiderati.
Dall'elenco a discesa sulla sinistra, selezionare il metodo di costruzione. Le opzioni disponibili sono le seguenti:
Piano automatico
Piano di allineamento
Best-fit o Ricomp. BF
Piano convertito
Piano intermedio
Piano perpendicolare
Piano parallelo
Piano inverso
Piano di riferimento primario
Piano distanziato
Piano traslato
Fare clic sul pulsante Crea..
La riga dei comandi della finestra di modifica per un esempio di costruzione di un piano sarebbe del tipo:
nome_elemento=ELEM/PIANO,ALTER
TEOR/coord_x,coord_y,coord_z,vett_i,vett_j,vett_k
REALE/coord_x,coord_y,coord_z,vett_i,vett_j,vett_k
GENERA/LTER2,ALTER3,......
Se ALTER2 = PIANO e ALTER3 = BF o BFRE, il commando ha il formato seguente:
nome_elemento=ELEM/PIANO,ALTER1,ALTER6
TEOR/coord_x,coord_y,coord_z,vett_i,vett_j,vett_k
REALE/coord_x,coord_y,coord_z,vett_i,vett_j,vett_k
GENERA/PIANO,ALTER3
RIMOZ_PUNTI_ISOLATI/ALTER5, MoltiplicatoreDevStd
FILTRO/ALTER5, LUNGHEZZAD'ONDA=lunghezza d'onda di taglio
La finestra di modifica reale visualizza tutto in lettere tutte maiuscole.
Il metodo di costruzione predefinito è AUTO. Questa opzione determina automaticamente il metodo migliore per costruire un piano utilizzando uno o più elementi di input. Vedere "Costruzione automatica piano".
ALTER1= POLARE o CARTESIANO
ALTER2 = PIANO
ALTER3 = ALLIN/BF/BFRE/CONV/TANGENTE/VENTR/SCOSTAMENTO/PLTO/PROIET/PRTO/REV/TRASLATO
ALTER5 = ON/OFF
ALTER6 = MIN_QUAD/SEP_MIN
Moltiplicatore DevStd = Questo fattore moltiplicativo determina se un punto misurato è un punto anomalo. Se il punto del piano si trova ad una distanza maggiore della deviazione standard moltiplicata per questo fattore, allora si tratta di un punto anomalo che verrà eliminato, se è stata selezionata l’opzione Rimuovi punti dispersi.
lunghezza d'onda di taglio = Questo valore controlla l'entità del livellamento di dati. Quanto maggiore è la lunghezza d'onda, tanto maggiore è il livellamento.
Le prime tre linee mostrate nella finestra di modifica sono le stesse per tutti gli insiemi costruiti. La quarta linea sarà leggermente differente, in base al tipo di elemento che viene costruito. È possibile cambiare i diversi tipi di piani posizionando il cursore su ALTER3 e premendo i tasti funzione F7 o F8. (Vedere "Tasti funzione della modalità Comando" nel capitolo "Uso della finestra di modifica").
Quando sono interessati due o più elementi, PC-DMIS determina automaticamente l'ordine corretto degli elementi di input. Questo aumenta la precisione del processo di misurazione.
Nelle seguenti sezioni sono descritte le opzioni disponibili per la costruzione di un piano:
