Costruzione di un punto di intersezione

È possibile costruire un punto tra due elementi validi:

Primo elemento valido	Secondo elemento valido
Piano	Linea, cilindro, cono o curva
Linea	Piano, sfera, cono, cilindro, curva, linea, cerchio o asola
Cilindro	Piano, linea, cono, cilindro, cerchio o asola
Cono	Piano, linea, cono, cilindro, cerchio o asola
Curva	Piano, linea
Sfera	Linea
Cerchio	Linea, cono, cilindro, cerchio o asola

Il punto viene creato in corrispondenza della foratura delle linee (linee centrali) dei due elementi oppure dove un elemento lineare fora un elemento piano.

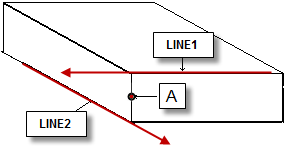

A - Punto costruito a partire da 2 linee (LINEA1 e LINEA2).

Costruzione di un punto di intersezione da due linee

Se si desidera intersecare o forare un cerchio con una linea, vedere "Costruzione di un punto di foratura".

Per costruire un punto di intersezione procedere come segue.

Selezionare Inserisci | Elemento | Costruito | Punto per visualizzare la finestra di dialogoCostruzione punto.
Selezionare l'opzione Intersezione dall'elenco di opzioni.
Selezionare due elementi di questo tipo (cerchio, cono, cilindro, linea, asola, curva, piano, sfera).
Fare clic sul pulsante Crea..

La riga di comando della finestra di modifica per questa opzione è la seguente:

GENERA/PUNTO,INTERS,elem_1,elem_2

Se i due elementi non si intersecano, il punto viene costruito in corrispondenza del punto centrale dell'intersezione apparente dei due elementi. In altre parole, il punto di intersezione corrisponde al punto centrale della linea più breve che collega i due elementi di input.

Nel seguente esempio, A indica il punto in cui viene costruito il punto di intersezione tra LINEA1 e LINEA2:

Costruzione di un punto di intersezione da due linee che non si intersecano

È possibile intersecare due elementi Cerchio e, se essi hanno lo stesso vettore (o vettori molto simili), PC-DMIS genera un punto costruito in corrispondenza di uno dei punti di intersezione. Cambiando l’ordine degli elementi di input selezionati nella finestra di dialogo Punto costruito, PC-DMIS costruisce un punto sull'altro punto di intersezione.

È possibile intersecare un elemento Linea con una curva costruita. La linea e la curva sono proiettati prima sul piano di lavoro, dove viene calcolata l'intersezione. Se non vi è alcuna intersezione, sarà visualizzato un messaggio di errore. Anche se è possibile avere più punti di intersezione, PC-DMIS riporta solo quello più vicino all'inizio della curva. Per ottenere gli altri punti di intersezione, è possibile suddividere la curva e calcolare le intersezioni sui segmenti di curva.

Se si seleziona un'asola come elemento di input, PC-DMIS usa per la costruzione di questo punto il vettore dell'asse dell'asola invece del vettore normale all'asola. Se si desidera usare il vecchio vettore normale all'asola, sarà necessario modificare il valore della voce UseLegacySlotVector nell'Editor delle impostazioni di PC-DMIS. Per informazioni su come eseguire questa operazione vedere l'argomento "Modifica delle voci di registro".
