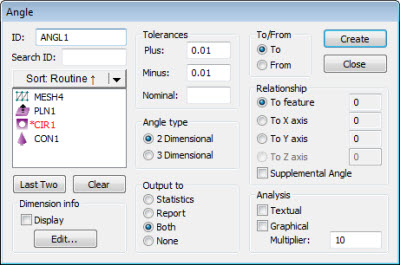

Finestra di dialogo Angolo dimensione
La voce di menu Inserisci | Dimensione | Angolo consente di calcolare l'angolo tra un elemento selezionato e un secondo elemento o un asse di coordinate.

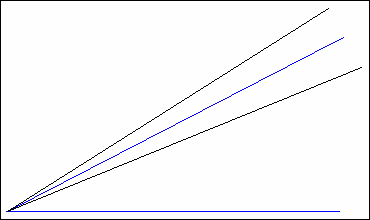

Il valore misurato è un angolo (blu). La banda di tolleranza dell'angolo è un altro angolo (nero).
Per un tipo di angolo a 2D, PC-DMIS proietta i vettori sul piano di lavoro corrente e calcola l'angolo dal primo elemento al secondo elemento o all'asse.
PC-DMIS genera un angolo positivo se l'angolo viene calcolato in un senso antiorario. Fornisce invece un angolo negativo se viene calcolato in senso orario.
Le opzioni A e Da determinano la direzione del calcolo e il segno risultante (positivo o negativo):
Se si seleziona A, PC-DMIS calcolerà l'angolo dall'elemento 1 all'elemento 2 (o all'asse selezionato).
Se si seleziona Da, PC-DMIS calcolerà l'angolo dall'elemento 2 all'elemento 1 (o dall'asse selezionato).
Per impostazione predefinita, PC-DMIS usa l'angolo dall'elemento 1 all'elemento 2 (o all'asse selezionato). Se si desidera un angolo supplementare (angolo che manca a 180°), selezionare la casella Angolo supplementare.
Considerare i seguenti esempi:
Se si seleziona uno di questi elementi (o tipi di elementi), PC-DMIS ruota il vettore normale alla superficie di 90° in senso orario in modo da rappresentarlo lungo la superficie:
Piano
Elemento 2D con larghezza
Elemento 3D con larghezza
Considerare i seguenti esempi:
Modifiche importanti: nella versione 4.3 di PC-DMIS, è stato migliorato il metodo di calcolo delle dimensioni degli angoli. Se si carica nella versione attuale una routine di misurazione creata nella versione 3.7 o precedente, PC-DMIS visualizzerà un messaggio per informare l'utente che la modalità di calcolo delle dimensioni degli angoli è cambiata e che tutte le dimensioni degli angoli nella routine di misurazione sono state aggiornate.
Vedere anche:
Creazione della dimensione dell'angolo tra due elementi
