Finestra di dialogo Dimensione Angolarità
L'opzione del menu Inserisci | Dimensione | Angolarità consente di calcolare l'errore di angolarità di un piano o di una linea rispetto a un piano o una linea di riferimento. Se si seleziona o si inserisce un solo elemento, PC-DMIS usa come riferimento il piano di lavoro in uso.
Come per la perpendicolarità o il parallelismo, l'angolarità permette di specificare un angolo diverso da 90 gradi (perpendicolarità) oppure da 0 gradi (parallelismo). Per esempio, se si specifica un angolo di 45 gradi, PC-DMIS crea una fascia di tolleranza a 45 gradi e controlla che i punti siano in tale fascia.

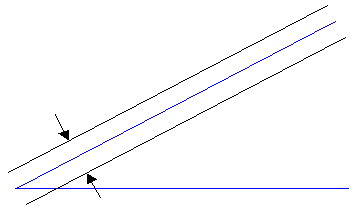

Il valore misurato è un angolo (blu). La fascia di tolleranza dell'angolarità è rappresentata da due linee o piani paralleli (neri) che non si incontrano mai.
